การวาดลวดคืออะไรและเครื่องวาดลวดทำงานอย่างไร

การวาดลวดคืออะไร?

การวาดลวดเป็นกระบวนการในการลดแท่งโลหะหรือลวดให้มีเส้นผ่านศูนย์กลางเล็กลงโดยการดึงผ่านชุดแม่พิมพ์เรียวภายใต้แรงตึง ผลลัพธ์ที่ได้คือลวดที่มีความคลาดเคลื่อนของขนาดที่เข้มงวดมากขึ้น ผิวสำเร็จที่ดีขึ้น และคุณสมบัติทางกลที่ดีขึ้นเมื่อเทียบกับแท่งแบบเดิม กระบวนการทำงานเย็นนี้เป็นพื้นฐานในการผลิตสายไฟฟ้าทองแดง สายไฟเหล็ก ตัวนำอะลูมิเนียม สปริงสแตนเลส และผลิตภัณฑ์อื่นๆ อีกนับไม่ถ้วนที่ใช้ในอุตสาหกรรมก่อสร้าง ยานยนต์ อิเล็กทรอนิกส์ และโทรคมนาคม

ในทางปฏิบัติ แท่งเหล็กที่มีเส้นผ่านศูนย์กลาง 6.5 มม. สามารถดึงลงมาได้จนถึง 0.10 มม. ผ่านการผ่านติดต่อกัน ทำให้สามารถลดพื้นที่ทั้งหมดได้มากกว่า 99% กระบวนการนี้ได้ผลเนื่องจากโลหะมีความเหนียว ซึ่งจะเปลี่ยนรูปเป็นพลาสติกโดยไม่แตกหักเมื่อถูกดึงผ่านแม่พิมพ์ด้วยมุมและความเร็วที่ควบคุมได้

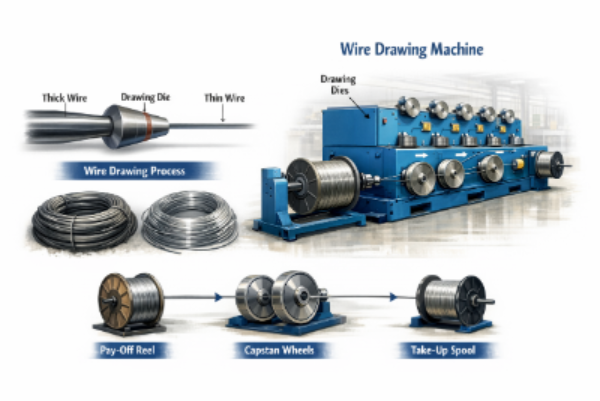

กระบวนการวาดลวดทำงานอย่างไรทีละขั้นตอน

กระบวนการวาดลวดเป็นไปตามลำดับที่กำหนดไว้อย่างดี ซึ่งจะแปลงสต็อกแท่งดิบให้เป็นลวดสำเร็จรูปโดยมีข้อกำหนดเฉพาะที่แม่นยำ:

1. การเตรียมก้าน: แท่งที่เข้ามา (โดยทั่วไปคือ 5.5–13 มม.) ได้รับการทำความสะอาดโดยการดองด้วยกรดหรือการขจัดตะกรันด้วยกลไก เพื่อขจัดตะกรันในโรงสีและออกไซด์ที่อาจสร้างความเสียหายให้กับแม่พิมพ์
2. ชี้: ปลายด้านหนึ่งของก้านเรียว (แหลม) จึงสามารถร้อยเกลียวผ่านดายอันแรกและจับด้วยบล็อกรูปวาด
3. การหล่อลื่น: ลวดจะผ่านกล่องสารหล่อลื่น (ผงสบู่แห้ง อิมัลชั่นน้ำมัน หรือสารหล่อลื่นแบบเปียก) เพื่อลดแรงเสียดทานและการสึกหรอของดาย
4. การวาดภาพ: ลวดถูกดึงผ่านแม่พิมพ์ชุบแข็ง โดยทั่วไปคือทังสเตนคาร์ไบด์สำหรับขนาดหนัก และเพชรโพลีคริสตัลไลน์ (PCD) สำหรับลวดละเอียด โดยจะลดพื้นที่หน้าตัดลง 10–30% ต่อการผ่าน
5. การหลอมระดับกลาง (หากจำเป็น): หลังจากงานเย็นที่สำคัญ ลวดจะถูกทำให้อ่อนลงในเตาเผา (600–900°C สำหรับเหล็ก) เพื่อคืนความเหนียวก่อนที่จะวาดต่อไป
6. การเก็บพัก: ลวดที่เสร็จแล้วจะถูกพันเข้ากับขดลวดหรือม้วนโดยมีการควบคุมความตึงสำหรับการขนส่งหรือการประมวลผลขั้นปลายน้ำ

การผ่านแม่พิมพ์แต่ละครั้งจะทำให้โลหะแข็งตัว เพิ่มความต้านทานแรงดึง ตัวอย่างเช่น ลวดเหล็กกล้าคาร์บอนสูงที่ดึงถึง 2 มม. สามารถรับแรงดึงได้ 1,800–2,200 เมกะปาสคาล — สูงกว่าเหล็กรีดร้อนแบบเดิมที่ 600–900 MPa มาก

เครื่องวาดลวดคืออะไร?

เครื่องวาดลวดเป็นอุปกรณ์ทางอุตสาหกรรมที่ใช้เครื่องจักรและทำให้กระบวนการวาดเป็นแบบอัตโนมัติ โดยดึงลวดผ่านแม่พิมพ์หนึ่งหรือหลายตัวด้วยความเร็วที่ควบคุมได้โดยใช้กว้านแบบมอเตอร์หรือบล็อคแบบลาก เครื่องจักรสมัยใหม่มีตั้งแต่บล็อกหัววัวแบบตายตัวเดียวที่ใช้สำหรับการสลายแท่งเหล็กหนักไปจนถึงเครื่องวาดลวดละเอียดแบบต่อเนื่อง 25 แม่พิมพ์ที่สามารถผลิตลวดที่บางกว่าเส้นผมของมนุษย์ที่ความเร็วเกิน 3,000 ม./นาที

เครื่องวาดลวดแบ่งตามวัสดุ (เหล็ก ทองแดง อลูมิเนียม) ช่วงเส้นผ่านศูนย์กลางของเส้นลวด จำนวนรอบการดึง (แม่พิมพ์) และการกำหนดค่าไดรฟ์ การเลือกประเภทเครื่องจักรที่เหมาะสมจะกำหนดประสิทธิภาพการทำงาน คุณภาพสายไฟ และการใช้พลังงานโดยตรง

ประเภทหลักของเครื่องวาดลวด

แอปพลิเคชันที่แตกต่างกันจำเป็นต้องมีการกำหนดค่าเครื่องที่แตกต่างกัน ตารางด้านล่างสรุปประเภทที่พบบ่อยที่สุด:

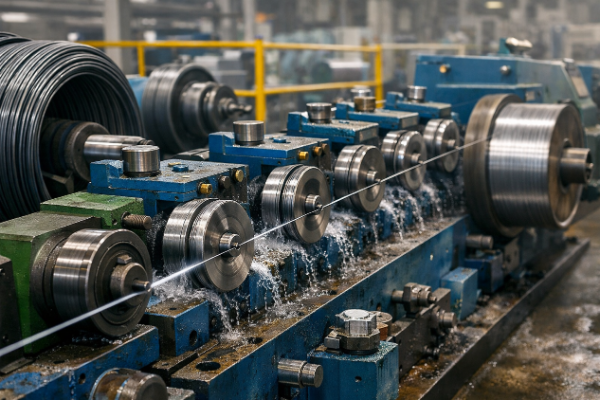

เครื่องถอนแบบแห้งและแบบเปียก

วิธีการหล่อลื่นแบ่งเครื่องจักรออกเป็นสองตระกูลหลัก เครื่องวาดแบบแห้ง ใช้สารหล่อลื่นแบบผง (สบู่ ปูนขาว บอแรกซ์) และเป็นมาตรฐานสำหรับลวดเหล็กที่มีความหนาประมาณ 0.5 มม. เครื่องวาดแบบเปียก จุ่มทั้งแม่พิมพ์และแคปสแตนในอิมัลชันน้ำมันและน้ำ ช่วยให้สามารถดึงลวดละเอียดและละเอียดพิเศษด้วยความเร็วสูงมาก พร้อมการระบายความร้อนและอายุการใช้งานที่เหนือกว่า

ส่วนประกอบสำคัญของเครื่องวาดลวด

การทำความเข้าใจกายวิภาคของเครื่องจักรช่วยให้ผู้ปฏิบัติงานแก้ไขปัญหาและเพิ่มประสิทธิภาพการทำงานได้:

• การวาดภาพตาย: เครื่องมือหลัก ได้แก่ หัวปากกา (ทังสเตนคาร์ไบด์หรือเพชร PCD) ที่ติดตั้งอยู่ในโครงเหล็ก รูปทรงของแม่พิมพ์ (มุมเข้าหาโดยทั่วไปคือ 6–15°, ความยาวของตลับลูกปืน) จะเป็นตัวกำหนดคุณภาพการเสียรูปและอายุการใช้งานของแม่พิมพ์
• กว้านลาก/บล็อก: ดรัมหมุนที่ใช้แรงดึงเพื่อดึงลวดผ่านแม่พิมพ์ เส้นผ่านศูนย์กลางและการตกแต่งพื้นผิวส่งผลต่อการพันสายไฟและการลื่นไถล
• จุดจ่ายเงิน: จับและควบคุมล้อป้อนอาหาร โดยรักษาความตึงด้านหลังให้ถูกต้อง เพื่อป้องกันไม่ให้ขดลวดยุบตัวหรืองอลวดเมื่อเข้า
• ระบบหล่อลื่น: กล่องดายสำหรับเครื่องจักรแห้งหรือถังอิมัลชันแบบหมุนเวียนที่มีการกรองสำหรับเครื่องจักรเปียก น้ำมันหล่อลื่นที่ปนเปื้อนทำให้เกิดข้อบกพร่องที่พื้นผิวและลวดหัก
• การขึ้น/ตัวจัดคิว: ม้วนลวดที่เสร็จแล้วลงบนกระสวยหรือคอยล์โดยควบคุมความตึงไว้ การเคลื่อนตัวที่แม่นยำทำให้ชั้นขดลวดมีความสม่ำเสมอ
• ระบบขับเคลื่อน: ไดรฟ์ความถี่ตัวแปร AC (VFD) ช่วยให้สามารถควบคุมความเร็วของกว้านได้อย่างแม่นยำและการซิงโครไนซ์ความเร็วระหว่างบล็อกรูปวาดหลายบล็อก ซึ่งเป็นสิ่งสำคัญในการหลีกเลี่ยงการแตกหักของสายไฟ
• ระบบทำความเย็น: แคปสแตนหรือตัวจับแม่พิมพ์ระบายความร้อนด้วยน้ำจะกระจายความร้อนที่เกิดจากการเสียรูปและแรงเสียดทาน ปกป้องคุณสมบัติของลวดและรูปทรงของแม่พิมพ์

การออกแบบแม่พิมพ์วาดลวดและการลดพื้นที่

แม่พิมพ์เป็นวัสดุสิ้นเปลืองที่สำคัญที่สุดในการวาดลวด รูปทรงของมันควบคุมประสิทธิภาพการเปลี่ยนรูป คุณภาพพื้นผิว และคุณสมบัติทางกลของลวด

โซนตาย

แม่พิมพ์วาดรูปมาตรฐานมีสี่โซนที่แตกต่างกัน:

• ทางเข้า/โซนระฆัง: นำสายไฟเข้าไปในแม่พิมพ์โดยไม่ต้องสัมผัสคม
• แนวทาง/โซนลด: พื้นผิวที่ทำมุม (โดยทั่วไปคือ 2α = มุมรวมรวม 12–24° สำหรับเหล็ก) ซึ่งเกิดการลดขนาดเส้นผ่านศูนย์กลางจริง
• แบริ่ง/โซนที่ดิน: ส่วนขนานสั้นๆ ที่ปรับขนาดเส้นลวดจนถึงเส้นผ่านศูนย์กลางสุดท้ายและปรับปรุงความกลม ความยาวโดยทั่วไปคือ 25–35% ของเส้นผ่านศูนย์กลางทางออก
• โซนผ่อนผันทางออก/ด้านหลัง: ป้องกันการขีดเส้นลวดที่ทางออกและอำนวยความสะดวกในการขจัดฟิล์มหล่อลื่น

การลดพื้นที่ต่อบัตรผ่าน

การลดพื้นที่ (r) คำนวณดังนี้: r = (A₀ - A₁) / A₀ × 100% โดยที่ A₀ คือหน้าตัดทางเข้า และ A₁ คือหน้าตัดทางออก ค่าทั่วไปคือ:

• ทองแดงอ่อนและอลูมิเนียม: 20–35% ต่อการผ่าน
• เหล็กกล้าคาร์บอนต่ำ: 15–25% ต่อการผ่าน
• เหล็กกล้าคาร์บอนสูงหรือสแตนเลส: 10–18% ต่อการผ่าน
• ลวดละเอียดพิเศษ (โลหะมีค่า): 5–12% ต่อการผ่าน

การลดลงต่อรอบที่มากเกินไปจะเพิ่มความเสี่ยงที่จะเกิดข้อบกพร่องจากการแตกตรงกลางและการแตกหักของสายไฟ โดยเฉพาะในวัสดุที่มีคาร์บอนสูง

ความเร็วของเครื่องวาดลวดและผลผลิต

ความเร็วของเครื่องจักรเป็นหนึ่งในพารามิเตอร์ที่สำคัญที่สุดที่ส่งผลต่อทั้งประสิทธิภาพการผลิตและคุณภาพของสายไฟ ความเร็วในการวาดจะแตกต่างกันอย่างมากขึ้นอยู่กับวัสดุและขนาดสายไฟ:

เครื่องจักรความเร็วสูงต้องการการหล่อลื่น การทำความเย็น และวัสดุแม่พิมพ์ขั้นสูงตามสัดส่วนเพื่อรักษาคุณภาพที่สม่ำเสมอ การเพิ่มความเร็วเพียง 20% โดยไม่มีการระบายความร้อนที่เพียงพอ สามารถเพิ่มอุณหภูมิแม่พิมพ์ขึ้นได้ 80–120°C เร่งการสึกหรออย่างรวดเร็ว

ข้อบกพร่องในการวาดลวดทั่วไปและวิธีป้องกัน

แม้แต่เครื่องจักรที่ได้รับการบำรุงรักษาอย่างดีก็สามารถผลิตสายไฟที่ชำรุดได้หากพารามิเตอร์กระบวนการเบี่ยงเบนไป การรับรู้ข้อบกพร่องทำให้การดำเนินการแก้ไขเร็วขึ้น:

• การแตกหักของสายไฟ: สาเหตุส่วนใหญ่เกิดจากการลดลงมากเกินไปต่อการผ่าน แม่พิมพ์สึกหรอหรือมีขนาดไม่ถูกต้อง รอยต่อที่พื้นผิวในแกนที่เข้ามา หรือการหล่อลื่นไม่เพียงพอ อัตราการแตกหักที่สูงกว่า 1 ครั้งต่อตันส่งสัญญาณถึงปัญหาเชิงระบบ
• ความแปรผันของเส้นผ่านศูนย์กลาง (การตกไข่): ผลลัพธ์จากโซนตลับลูกปืนที่สึกหรอ ความตึงของกว้านไม่เท่ากัน หรือการสั่นสะเทือน ลวดแม่เหล็กทองแดงที่มีรูปไข่มากกว่า 0.5% ทำให้เกิดความล้มเหลวของฉนวนในมอเตอร์
• รอยขีดข่วนและรอยต่อของพื้นผิว: เกิดจากรอยย่น น้ำมันหล่อลื่นที่ปนเปื้อน หรือเศษซากในกล่องดาย สำคัญสำหรับลวดสแตนเลสและลวดเกรดทางการแพทย์
• รอยแตกตรงกลาง (รอยแตกลายเชฟรอน): การแตกหักภายในที่มองไม่เห็นบนพื้นผิว เกิดจากมุมแม่พิมพ์ที่สูงรวมกับการลดลงต่ำ อันตรายอย่างยิ่งกับลวดตีเกลียวคอนกรีตอัดแรง
• การแตกร้าวจากความเค้นตกค้าง: งานเย็นที่มากเกินไปโดยไม่มีการหลอมปานกลางจะทำให้เกิดความเครียดภายในสูง ซึ่งทำให้เกิดการแตกร้าวในคอยล์ล่าช้าหลังการวาด

วัสดุที่แปรรูปโดยทั่วไปด้วยเครื่องวาดลวด

เครื่องวาดลวดดำเนินการกับโลหะหลายประเภท โดยแต่ละประเภทมีความท้าทายที่แตกต่างกัน:

• เหล็กกล้าคาร์บอนต่ำ (≤0.10% C): ใช้สำหรับตะปู ตาข่าย ลวดหนาม และงานวิศวกรรมทั่วไป ความเหนียวสูงช่วยให้ลดรอบการผ่านได้มาก
• เหล็กกล้าคาร์บอนสูง (0.60–0.95% C): ใช้สำหรับลวดสปริง ลูกปัดยาง เกลียว PC และเชือก ต้องมีการควบคุมการจดสิทธิบัตรอย่างเข้มงวด (การอบชุบด้วยความร้อน) ก่อนที่จะวาดเพื่อให้ได้โครงสร้างจุลภาคที่ต้องการ
• สแตนเลส: งานแข็งตัวเร็วมาก ต้องใช้การอบอ่อนบ่อยครั้งและสารหล่อลื่นพิเศษ (น้ำมันคลอรีนหรือการเคลือบออกซาเลต)
• ทองแดงและโลหะผสมทองแดง: ลวดดึงที่ไม่ใช่เหล็กที่มีปริมาณสูงสุดทั่วโลก ทองแดงอ่อนไม่จำเป็นต้องผ่านการอบอ่อนแบบ interpass เพื่อลดปริมาณลงปานกลาง แต่ต้องอบอ่อนเพื่อรักษาสภาพการนำไฟฟ้าสำหรับเกรดทางไฟฟ้า
• อลูมิเนียมและอลูมิเนียมอัลลอยด์: วาดสำหรับสายไฟเหนือศีรษะ (ตัวนำ AAC, AAAC, ACSR) และสายไฟอาคาร ความแข็งแรงต่ำต้องใช้มุมแม่พิมพ์ที่นุ่มนวลและการควบคุมแรงตึงอย่างระมัดระวัง
• ทังสเตนและโมลิบดีนัม: วาดขึ้นสำหรับเส้นใยหลอดไฟและการใช้งานที่อุณหภูมิสูง ต้องใช้อุณหภูมิสูงและเพชรตาย

การเลือกเครื่องถอนลวด: ปัจจัยสำคัญในการประเมิน

การจัดซื้อหรือการระบุเครื่องวาดลวดต้องใช้มากกว่าช่วงเส้นผ่านศูนย์กลางที่ตรงกัน ประเมินพารามิเตอร์เหล่านี้อย่างรอบคอบก่อนดำเนินการ:

• แรงดึงสูงสุด (kN): ต้องเกินกำลังครากของหน้าตัดของเส้นลวดที่ทางออกดายแรก เครื่องจักรขนาดเล็กจะทำให้สายไฟหรือแผงลอยเสียหายเมื่อบรรทุกน้ำหนัก
• จำนวนการผ่านการวาด: รอบที่มากขึ้นช่วยให้เส้นผ่านศูนย์กลางสุดท้ายละเอียดขึ้นและกระจายงานต่อแม่พิมพ์ได้ดีขึ้น แต่เพิ่มขนาดเครื่องและต้นทุนเงินทุน
• ประเภทไดรฟ์และการควบคุม: ไดรฟ์ AC ที่ควบคุมด้วย VFD ให้ความเร็วและการซิงโครไนซ์ที่ราบรื่น ระบบสลิปคลัตช์รุ่นเก่ามีแนวโน้มที่จะเกิดแรงดึงที่ทำให้สายไฟขาด
• ความสามารถในการทำความเย็น: ตรวจสอบว่าการทำความเย็นแบบแคปสแตนและการแช่เย็นของสารหล่อลื่นสามารถรักษาอุณหภูมิภายในขีดจำกัดที่ความเร็วการผลิตสูงสุดได้
• เวลาเปลี่ยนแม่พิมพ์: บนเครื่องจักรหลายแม่พิมพ์ที่ผลิตลวดเหล็กขนาด 3 มม. ที่ 10 ม./วินาที การเปลี่ยนแม่พิมพ์ 10 นาทีจะแสดงค่าโดยประมาณ การสูญเสียการผลิต 6,000 ม . ตัวจับยึดแม่พิมพ์แบบเปลี่ยนเร็วช่วยลดเวลาหยุดทำงานได้อย่างมาก
• ระบบอัตโนมัติและการตรวจสอบ: เครื่องจักรสมัยใหม่ประกอบด้วยเครื่องวัดเส้นผ่านศูนย์กลางด้วยเลเซอร์ เซ็นเซอร์แรงดึง และตัวควบคุม PLC ที่ตรวจจับการแตกหักและการเบี่ยงเบนของพารามิเตอร์แบบเรียลไทม์ ซึ่งช่วยลดอัตราของเสียลงได้ 15–30% เมื่อเทียบกับเครื่องจักรที่ได้รับการตรวจสอบด้วยตนเอง

การวาดลวดเทียบกับกระบวนการขึ้นรูปโลหะอื่นๆ

บางครั้งการวาดลวดอาจสับสนกับกระบวนการที่เกี่ยวข้อง การทำความเข้าใจความแตกต่างจะทำให้แต่ละวิธีมีความกระจ่างขึ้นเมื่อ:

• การวาดลวดเทียบกับการอัดขึ้นรูป: ในการอัดขึ้นรูป โลหะจะถูกดันผ่านแม่พิมพ์ ในการวาด มันถูกดึงออกมา การวาดทำให้มีความแม่นยำของมิติและการแข็งตัวของงานดีขึ้น การอัดขึ้นรูปเป็นที่นิยมสำหรับโลหะผสมที่ไม่เหนียวและโปรไฟล์กลวง
• การวาดลวดเทียบกับการรีด: การกลิ้งใช้การบีบอัดระหว่างม้วน เหมาะสำหรับผลิตภัณฑ์ทรงแบนและแท่งขนาดใหญ่ แนะนำให้ใช้การวาดสำหรับลวดกลมที่มีขนาดต่ำกว่า 8 มม. ซึ่งการจำกัดแม่พิมพ์ช่วยให้มั่นใจได้ถึงความกลมที่แม่นยำ
• การวาดลวดเทียบกับการตอก: Swaging ใช้การตีด้วยค้อนในแนวรัศมีเพื่อลดเส้นผ่านศูนย์กลาง แนะนำให้ใช้กับผลิตภัณฑ์ทรงเรียวหรือวัสดุที่ไวต่อความเค้นดึงระหว่างการขึ้นรูปแม่พิมพ์

สำหรับการผลิตลวดที่มีความยาวยาวและมีพิกัดความเผื่อเส้นผ่านศูนย์กลางแคบ (±0.005 มม. ทำได้บนทองแดงเนื้อดี) การดึงลวดผ่านแม่พิมพ์แบบโปรเกรสซีฟยังคงเป็นวิธีการขึ้นรูปเย็นที่มีประสิทธิภาพและคุ้มค่าที่สุด
