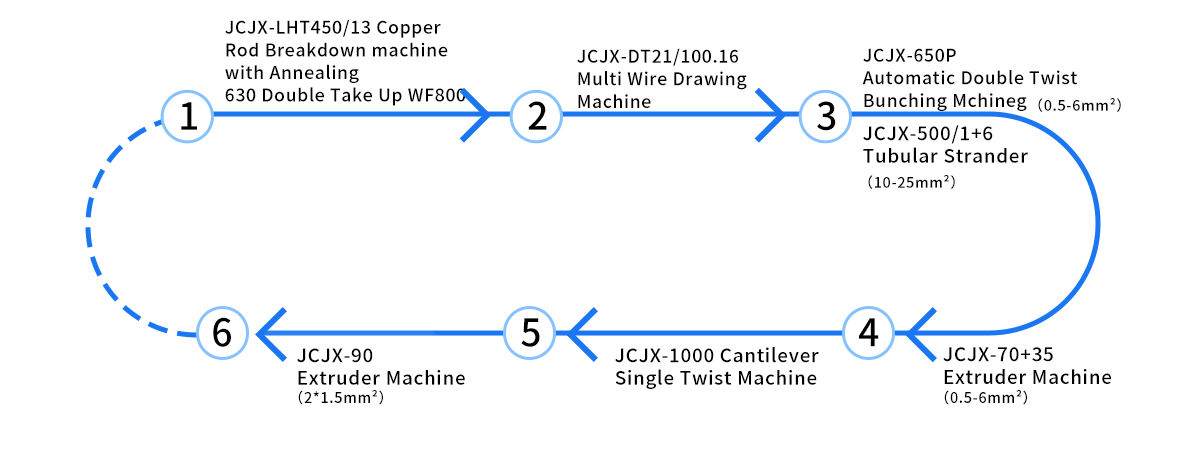

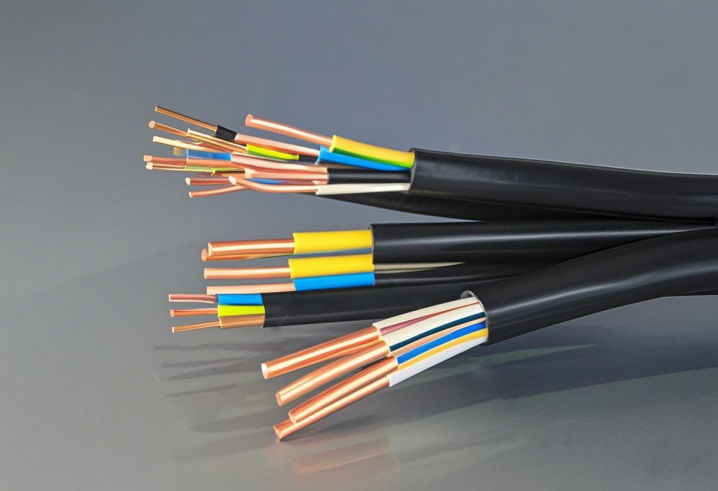

การออกแบบอุปกรณ์โดยรวมมีดังนี้:
1. LHT450/13 เครื่องสลายแท่งทองแดงพร้อมการหลอม วาดจากลวดทองแดง 8 มม. ถึง 1.2-3.5 มม.
2. JCJX-DT21/100.16 เครื่องถอนลวดแบบหลายลวด ผลิตลวดละเอียด 0.15-0.5 มม.
3. เครื่องพันเกลียวคู่อัตโนมัติ เจซีเจเอ็กซ์-650พี บิดสายไฟ 19-84 เพื่อผลิตตัวนำเกลียวแบบอ่อนขนาด 0.5-6 มม.²ตารางเมตร
4. เจซีเจเอ็กซ์-70 35 เครื่องอัดรีด การอัดรีดฉนวนสำหรับลวดสี่เหลี่ยม 0.5-6
5. เจซีเจเอ็กซ์-1000เครื่องบิดเดี่ยวแบบคานยื่น สายหุ้มฉนวน 2-5 แกนควั่น
6. เครื่องอัดรีด เจซีเจเอ็กซ์-90 มีปลอกป้องกันสำหรับสายเคเบิล 2-5 คอร์และลวดแบน 2 * 1.5 มม. 2

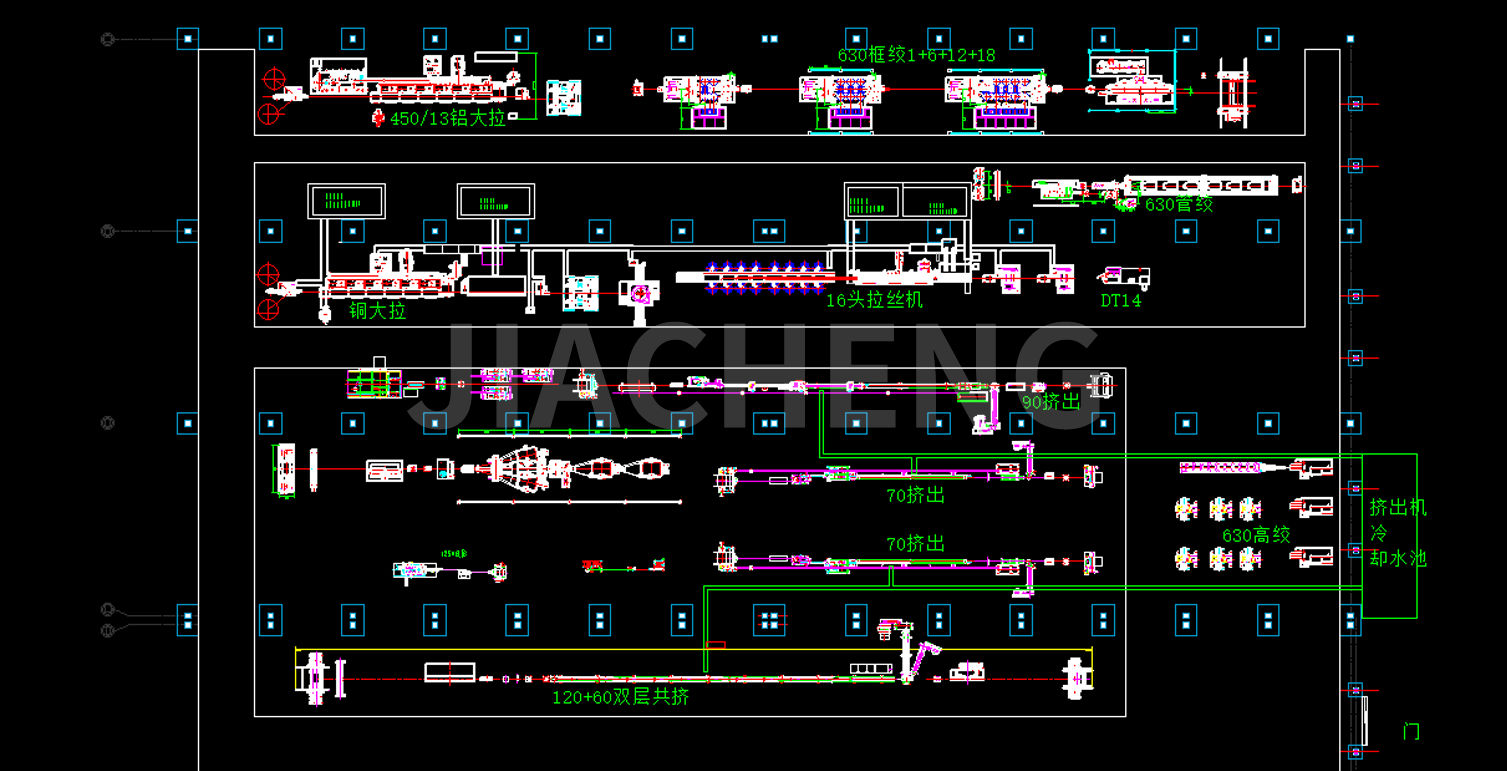

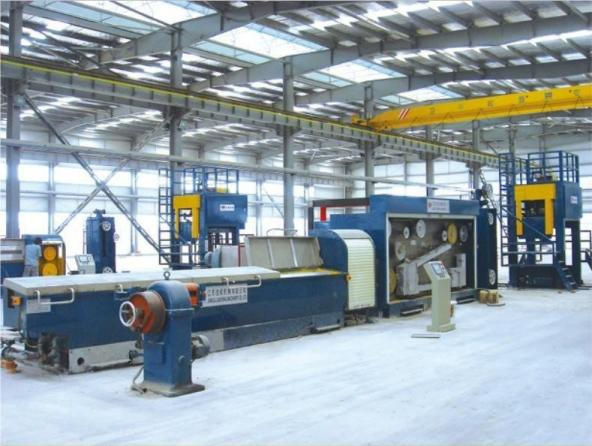

ภาพวาดการวางแผนโรงงานของลูกค้า：
(1)LHT450/13 เครื่องสลายแท่งทองแดงพร้อมการหลอม
เครื่องสลายแท่งทองแดงความเร็วสูง JCJX-LHT450/13 คือการดึงแท่งทองแดงธรรมดา ∮8 มม. ถึง ∮1.2-3.5 มม. ลวดทองแดงอ่อน กว้านวาดถูกจัดเรียงเป็นแนวที่สามารถทำงานต่อเนื่องด้วยความเร็วในการวาดสูง ชิ้นส่วนทางกลและระบบควบคุมไฟฟ้าเข้ากันและใช้งานง่าย เปลี่ยนแม่พิมพ์โดยไม่ต้องหยุดชั่วคราว และเปลี่ยนแกนม้วนโดยอัตโนมัติ เครื่องนี้มีคุณสมบัติใช้งานง่าย ประสิทธิภาพสูง และสินค้าคุณภาพดี
| ประเภทเครื่อง | LHT450/13 | LHT450/11 | LHT450/9 |
| Max.Inlet Dia (มม.) | φ8 | φ8 | φ8 |
| เต้าเสียบ Dia. (มม.) | φ1.2-4.0 | φ1.5-4.0 | φ2.1-4.0 |
| Max.Die หมายเลข | 13 | 11 | 9 |
| สูงสุด ความเร็วของสาย (m/s) | 25 | 22 | 20 |
| โครงสร้างของร่างกาย | เหล็กหล่อ |
| ประเภทการส่งกำลัง | ด้วยเฟืองบดที่มีความแม่นยำสูง |
| แก้ไขความเร็วกว้าน Dia. (มม.) | แก้ไขความเร็วกว้าน Dia. (มม.) |
| วาดรูปกว้าน | φ450 |
| กำลังมอเตอร์หลัก (KW) | เคลือบด้วยทังสเตน |
| แก้ไขความเร็วมอเตอร์กว้าน (KW) | 280 |
| ประเภทการหล่อลื่น | 75 |
| ประเภทการหล่อลื่น | การแช่ |
| อุปกรณ์เสริม | 1. อุปกรณ์อบอ่อนต่อเนื่อง 450T 2. การเรคอัพสองครั้ง 3. คอยล์เลอร์ 4、การรับ WS-1000 |
| อุปกรณ์หลอมต่อเนื่องแบบออนไลน์ |
| ประเภทเครื่อง | 450T | 450TB |
| การหลอมลวด Dia (มม.) | Ø1.2-3.5 | Ø1.2-4.2 |
| แรงดันไฟฟ้าหลอม (V) | 0-60 | 0-60 |
| การหลอมกระแส (A) | 0-6000A (กระแสตรง) | 0-5000A (ไฟฟ้ากระแสสลับ) |
| สูงสุด ความเร็วในการหลอม(m/s) | 25 |

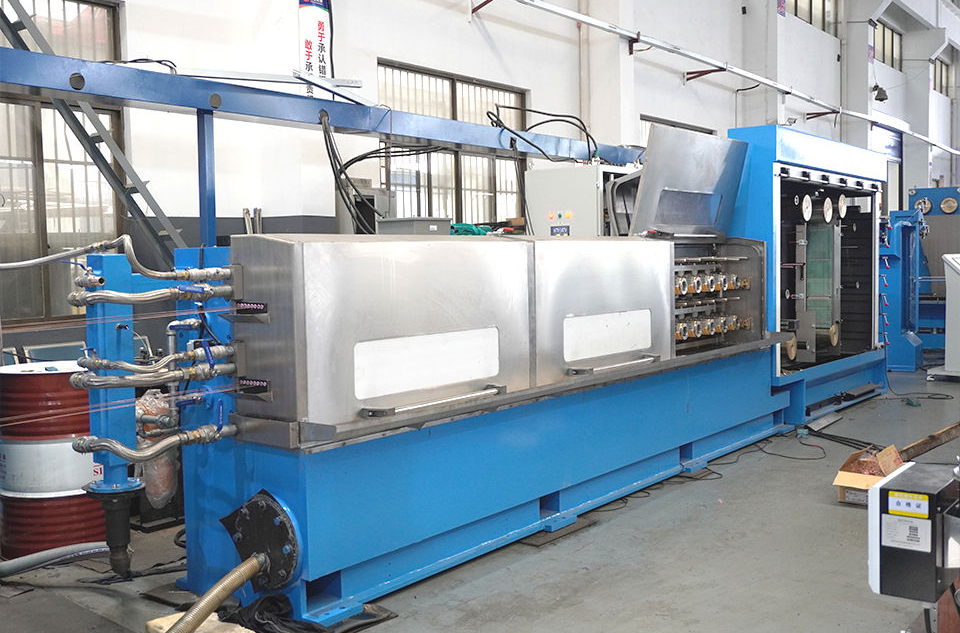

(2)JCJX-DT21/100.16 เครื่องวาดลวดหลายเส้น
ข้อได้เปรียบที่สำคัญอย่างหนึ่งของเครื่องวาดแบบหลายลวดคือความสามารถในการผลิตสูง ด้วยการวาดสายไฟหลายเส้นพร้อมกัน เครื่องจะเพิ่มผลผลิตได้อย่างมากเมื่อเทียบกับเครื่องวาดลวดเดี่ยวแบบดั้งเดิม เครื่องวาดลวดหลายเส้นมีความอเนกประสงค์และสามารถจัดการกับแท่งโลหะและมัดลวดได้หลายประเภท รวมถึงทองแดง อะลูมิเนียม และโลหะผสม
เส้นผ่านศูนย์กลางขาออก: ผลิตสายไฟละเอียด 0.15-0.5 มม
| ประเภทเครื่อง | DT18/120.4 | DT24/100.16 | DT24/100.20 |
| วาดลวดหมายเลข | 4 สาย | 16 สาย | 20 สาย |
| สูงสุด หมายเลขตาย | 18 | 24 | 24 |
| สูงสุด เส้นผ่านศูนย์กลางขาเข้า (มม.) | Ø1.85 | Ø2.6 | Ø2.6 |
| เต้าเสียบ Dia. (มม.) | Ø0.25- Ø0.7 | Ø0.16- Ø0.4 | Ø0.16- Ø0.4 |
| การวาด Capstan Dia. (มม.) | Ø120 | Ø100 | Ø100 |
| สูงสุด ความเร็วในการวาด(m/s) | 25 | 30 | 30 |
(3)JCJX-650P เครื่องพันเกลียวคู่อัตโนมัติ
สามารถปรับให้เข้ากับการบิดลวดทองแดงเปลือย ลวดเคลือบดีบุก และลวดเคลือบเงาที่มีมากกว่า 7 เส้น เบรกแบบแม่เหล็กซึ่งจะเบรกอัตโนมัติเมื่อสายไฟขาด ความตึงใช้ประเภทคลัตช์ผงแม่เหล็ก (เอาต์พุตควบคุม PLC)
| ประเภทเครื่อง | JCJX-650P | เจซีเจเอ็กซ์-800พี | เจซีเจเอ็กซ์-1000 |
| ใช้ | สำหรับการพันทองแดงเปลือย 7 เส้น ลวดกระป๋อง ลวดเคลือบ |
| ประเภทการควบคุม | PLC HMI อินเวอร์เตอร์ควบคุม |
| พื้นที่ส่วนการบิด (mm2) | 0.18-6.00 น | 2.5-16.00 น | 8.00-20.00 น |
| ลวดทองแดงขนาดเส้นผ่าศูนย์กลาง (มม.) | Φ0.18-Φ1.00 | Φ0.50-Φ1.20 | Φ0.72-Φ6.0 |
| สนามบิด (มม.) | 11.61-99.04 | 22.51-152.32 | 22.73-173.66 |
| ทิศทางการบิด | เอส หรือ ซี |
| ความตึงเครียดในการรับ | ควบคุมแรงดึงด้วยคลัตช์แม่เหล็ก |
| ความเร็วเพลาหลักสูงสุด (รอบ / นาที) | 2000 | 1200 | 800 |
| ประเภทการสำรวจ | แนวขวางและระยะห่างสามารถปรับได้โดยใช้แนวขวางแนวลูกปืน |
| การหล่อลื่นแบริ่ง | การหล่อลื่นด้วยน้ำมันแบบบาง, การไหลเวียนของความเย็น | หล่อลื่นหัวนมด้วยน้ำมันที่มีอุณหภูมิสูง | หล่อลื่นหัวนมด้วยน้ำมันที่มีอุณหภูมิสูง |
| ประเภทการโหลดและการขนถ่ายกระสวย | ประเภทไฮดรอลิก |
| สูงสุด กระสวย Dia | Φ630 | Φ800 | Φ1,000 |
| หน่วยหยุดอัตโนมัติ | หยุดอัตโนมัติเมื่อถึงความยาวที่ตั้งไว้ และสายไฟขาดทั้งด้านในและด้านนอก |
| เบรก | เบรกแม่เหล็ก |
| กำลังมอเตอร์ (กิโลวัตต์) | 7.5 | 11 | 22 |
| ความสูงตรงกลางเพลาหลัก(มิลลิเมตร) | 850 | 900 | 1100 |

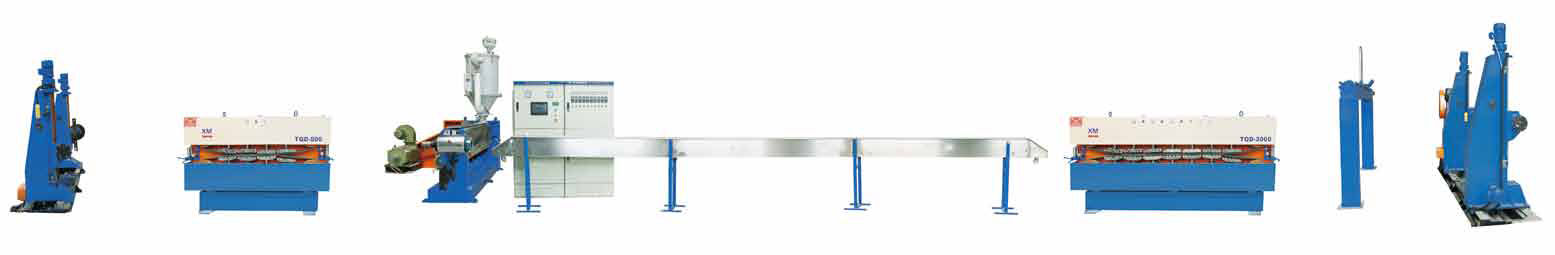

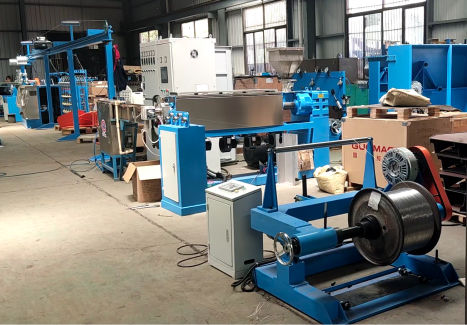

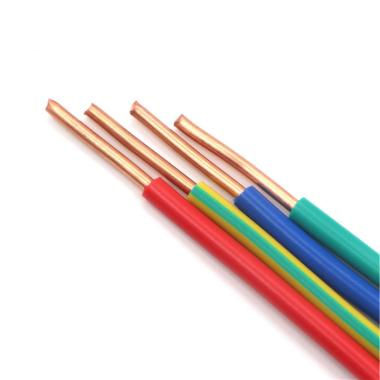

(4)เครื่องอัดรีด เจซีเจเอ็กซ์-70 35
ดีไซน์เกลียวแม่นยำ ทนทาน ไม่เป็นเมือก ไม่หลุดโครเมียม เปลี่ยนสีได้รวดเร็ว มีความจุสูง คุณภาพสูง จุดศูนย์กลางของเส้นลวดมากกว่า 90% มีความเที่ยงตรงสูง ±0.03 ด้วยการควบคุม PLC แบบหน้าจอสัมผัส ใช้งานง่าย มีระบบ Hommization มากขึ้น
1. การใช้งาน: ใช้สำหรับฉนวนสายเคเบิลด้วย PVC, LDPE, NYLON, TPU
2. สายการผลิตประกอบด้วย: จ่ายออก, เครื่องจักรหลัก, ตู้หลัก, รางคงที่, การฉุด, การรับขึ้น

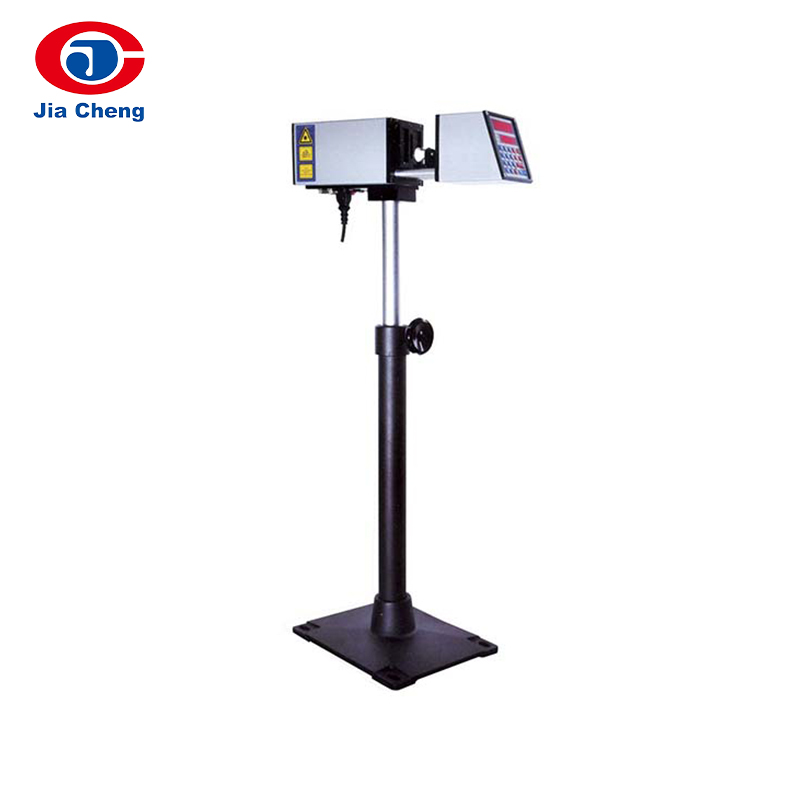

3. ชิ้นส่วนเสริม: หนอนผีเสื้อ, เครื่องประกายไฟ, เกจเลเซอร์ทดสอบเส้นผ่านศูนย์กลาง, สกรู LSZH, การรับและจ่ายประเภทโครงสำหรับตั้งสิ่งของ, การรับและจ่ายประเภทปลายเพลา
| ประเภท | เจซีเจเอ็กซ์-30 | เจซีเจเอ็กซ์-40 | เจซีเจเอ็กซ์-50 | เจซีเจเอ็กซ์-60 | JCJX-70 | เจซีเจเอ็กซ์-80 | เจซีเจเอ็กซ์-90 |
| เส้นผ่านศูนย์กลางของสกรู (มม.) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| อัตราส่วนสกรู L/D | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| ความสามารถในการอัดรีด(กก./ชม.) พีวีซี | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| ความจุการอัดรีด(กก./ชม.) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| ความจุการอัดรีด(กก./ชม.) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| กำลังมอเตอร์หลัก | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| กำลังทั้งหมด | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| เส้นผ่านศูนย์กลางสำเร็จรูป (มม.) | 0.2-1 | 0.4-3 | 0.8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| ขนาดกระสวยที่จ่ายออกไป (มม.) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| อำนาจการจ่ายเงิน | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5.5/7.5 | 7.5/11 |
| ประเภทหน่วยลากออก | คาปาสตัน | คาปาสตัน | คาปาสตัน | คาปาสตัน | คาปาสตัน | คาปาสตัน หนอนผีเสื้อ | คาปาสตัน หนอนผีเสื้อ |
| กำลังดึงออกหน่วย | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| ความยาวสะสม(ม.) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| ขนาดกระสวยหยิบขึ้นมา (มม.) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| พลังการรับ | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| ความเร็วของสาย (ม. / นาที) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| ขนาด (ม.) (L*W*H) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| น้ำหนัก(T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

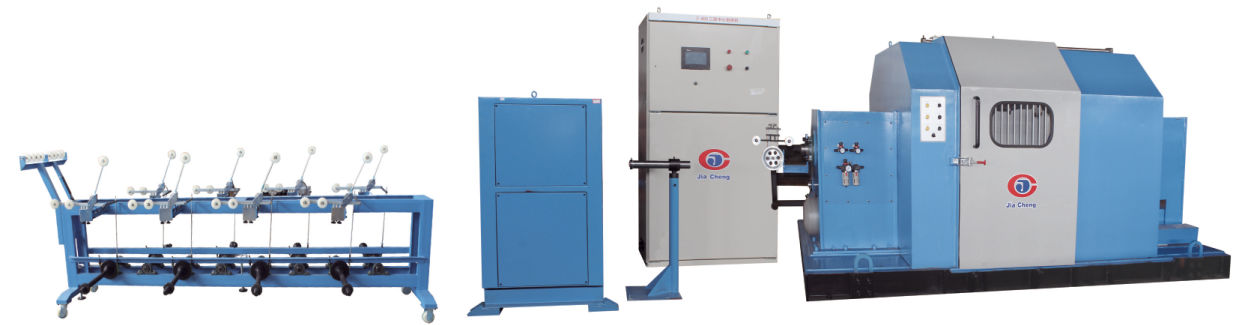

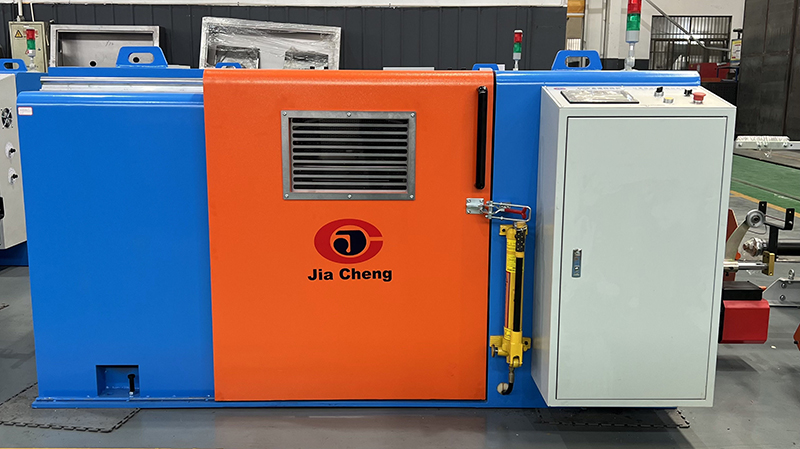

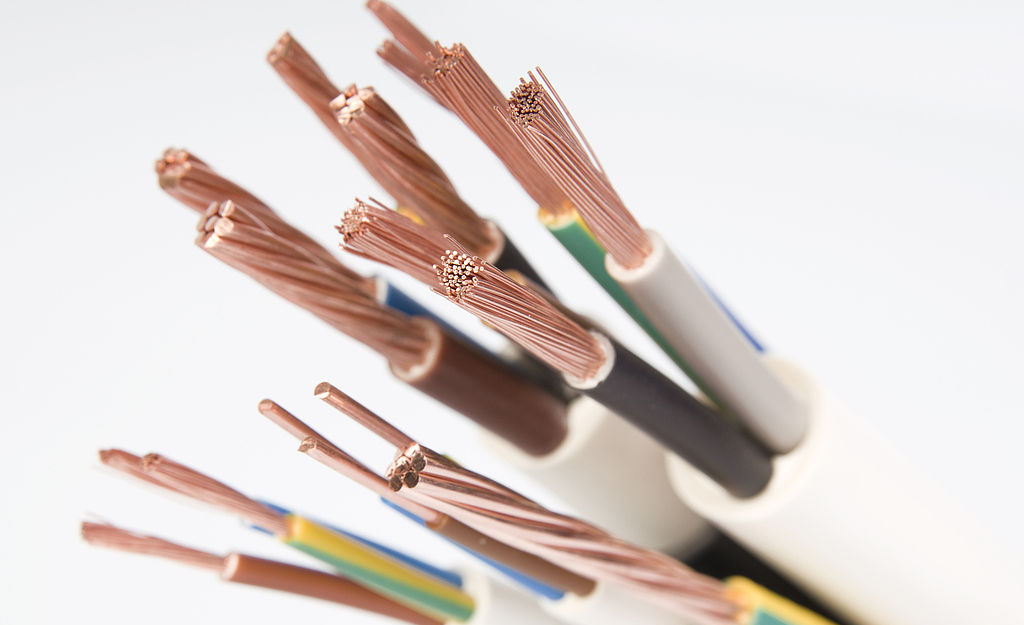

(5)JCJX-1000เครื่องบิดเดี่ยวแบบคานยื่น
เหมาะสำหรับสายเคเบิลข้อมูลทุกชนิด สายสื่อสาร สายเคเบิลพิเศษที่บิดงอ ขณะเดียวกันก็พันตรงกลางและพันด้านข้าง
| รุ่น | เจซีเจเอ็กซ์-630 | เจซีเจเอ็กซ์-800 | เจซีเจเอ็กซ์-1000 | เจซีเจเอ็กซ์-1250 |
| เส้นผ่านศูนย์กลางกระสวยที่จ่ายออก (มม.) | Φ400-Φ500-Φ630 |
| เส้นผ่านศูนย์กลางกระสวยหยิบขึ้นมา (มม.) | Φ630 | Φ800 | Φ1,000 | Φ1250 |
| เส้นผ่านศูนย์กลางของขดลวดที่ใช้บังคับ(มิลลิเมตร) | Φ0.6-3.0 | Φ1.0-5.0 |
| กำลังมอเตอร์หลัก (กิโลวัตต์) | 11 | 15 | 15 | 20 |
| สูงสุด เส้นผ่านศูนย์กลางการวาง (มม.) | Φ15 | Φ20 | Φ25 | Φ30 |
| สนามบิด (มม.) | 20-200 | 30-300 | 30-350 | 30-350 |
| จำนวนการหมุน(รอบ/นาที) | 1000 | 800 | 600 | 550 |
| รับความตึงเครียด | ความตึงของลม |
| สไตล์การเดินทาง | การควบคุมแบบไม่ต่อเนื่องตามความเร็วการหมุนของกระสวยและการเคลื่อนที่แบบลูกสูบ |
| ระยะการเคลื่อนที่ (มม.) | 2-12 | 3-20 | 3-30 | 3-30 |
| ทิศทางการบิด | เอส หรือ ซี Direction free designation |
| ประเภทการห่อ | การพันลวดตรงกลางหรือการพันด้านข้าง |

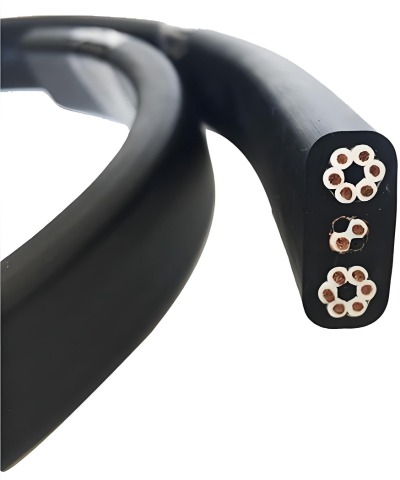

(6) เครื่องอัดรีด JCJX-90
ขอบเขตการใช้งาน: ใช้กับการผลิตสายเคเบิลหุ้มฉนวน PVC ให้ปลอกป้องกันสำหรับสายเคเบิล 2-5 แกนและลวดแบน 2 * 1.5 มม. 2
| ประเภท | เจซีเจเอ็กซ์-30 | เจซีเจเอ็กซ์-40 | เจซีเจเอ็กซ์-50 | เจซีเจเอ็กซ์-60 | JCJX-70 | เจซีเจเอ็กซ์-80 | เจซีเจเอ็กซ์-90 |
| เส้นผ่านศูนย์กลางของสกรู (มม.) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| อัตราส่วนสกรู L/D | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| ความสามารถในการอัดรีด(กก./ชม.) พีวีซี | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| ความจุการอัดรีด(กก./ชม.) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| ความจุการอัดรีด(กก./ชม.) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| กำลังมอเตอร์หลัก | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| กำลังทั้งหมด | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| เส้นผ่านศูนย์กลางสำเร็จรูป (มม.) | 0.2-1 | 0.4-3 | 0.8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| ขนาดกระสวยที่จ่ายออกไป (มม.) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| อำนาจการจ่ายเงิน | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5.5/7.5 | 7.5/11 |
| ประเภทหน่วยลากออก | คาปาสตัน | คาปาสตัน | คาปาสตัน | คาปาสตัน | คาปาสตัน | คาปาสตัน หนอนผีเสื้อ | คาปาสตัน หนอนผีเสื้อ |
| กำลังดึงออกหน่วย | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| ความยาวสะสม(ม.) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| ขนาดกระสวยหยิบขึ้นมา (มม.) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| พลังการรับ | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| ความเร็วของสาย (ม. / นาที) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| ขนาด (ม.) (L*W*H) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| น้ำหนัก(T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
