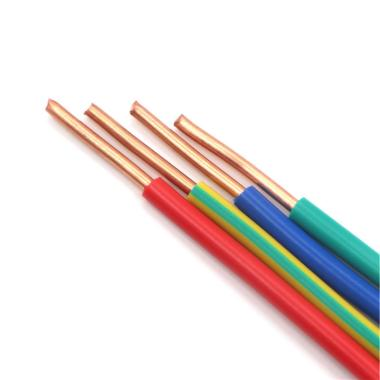

จากแท่งทองแดง 8 มม. ไปจนถึงสายเคเบิลแกนเดี่ยวสี่เหลี่ยมขนาด 1.5-2.5 มม
แผนนี้มอบให้แก่ลูกค้ารายหนึ่งของเราจากกานา:
เริ่มต้นจากการเซ็นสัญญากับลูกค้าของเรา
เสร็จสิ้นการผลิตเครื่องจักรและการยอมรับของลูกค้า
การจัดขนส่งตู้คอนเทนเนอร์,
จัดเตรียมวิศวกรเพื่อทำการดีบัก
ประมาณ 6 เดือนต่อมา ลูกค้าของเราเริ่มการผลิตตามปกติ

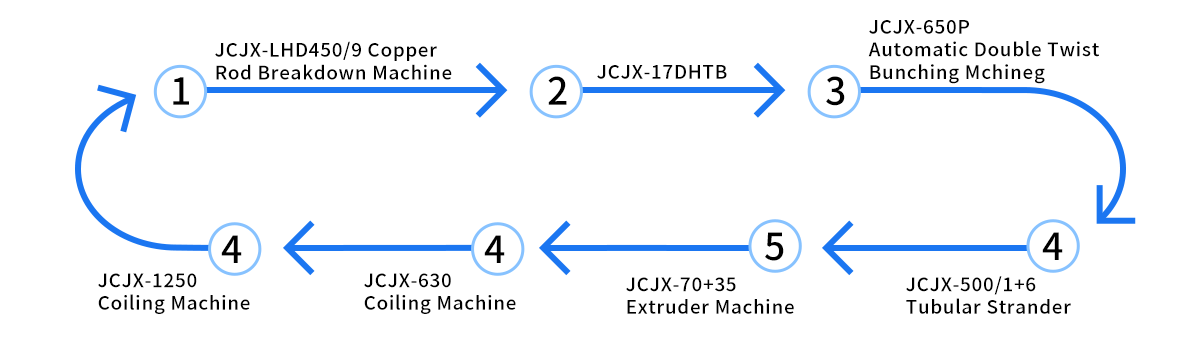

มีสายการผลิตทั้งหมด 7 สายการผลิต ดังแสดงในรูปต่อไปนี้:
1. เจซีเจเอ็กซ์-LHD450/9 เครื่องสลายแท่งทองแดง
2. เจซีเจเอ็กซ์-17ดีเอชทีบี
3. JCJX-650P เครื่องพันเกลียวคู่อัตโนมัติ
4. เจซีเจเอ็กซ์-500/1 6 เครื่องพันท่อแบบท่อ
5. เครื่องอัดรีด เจซีเจเอ็กซ์-70 35
6. เครื่องขด JCJX-630
7. เครื่องขด JCJX-1250

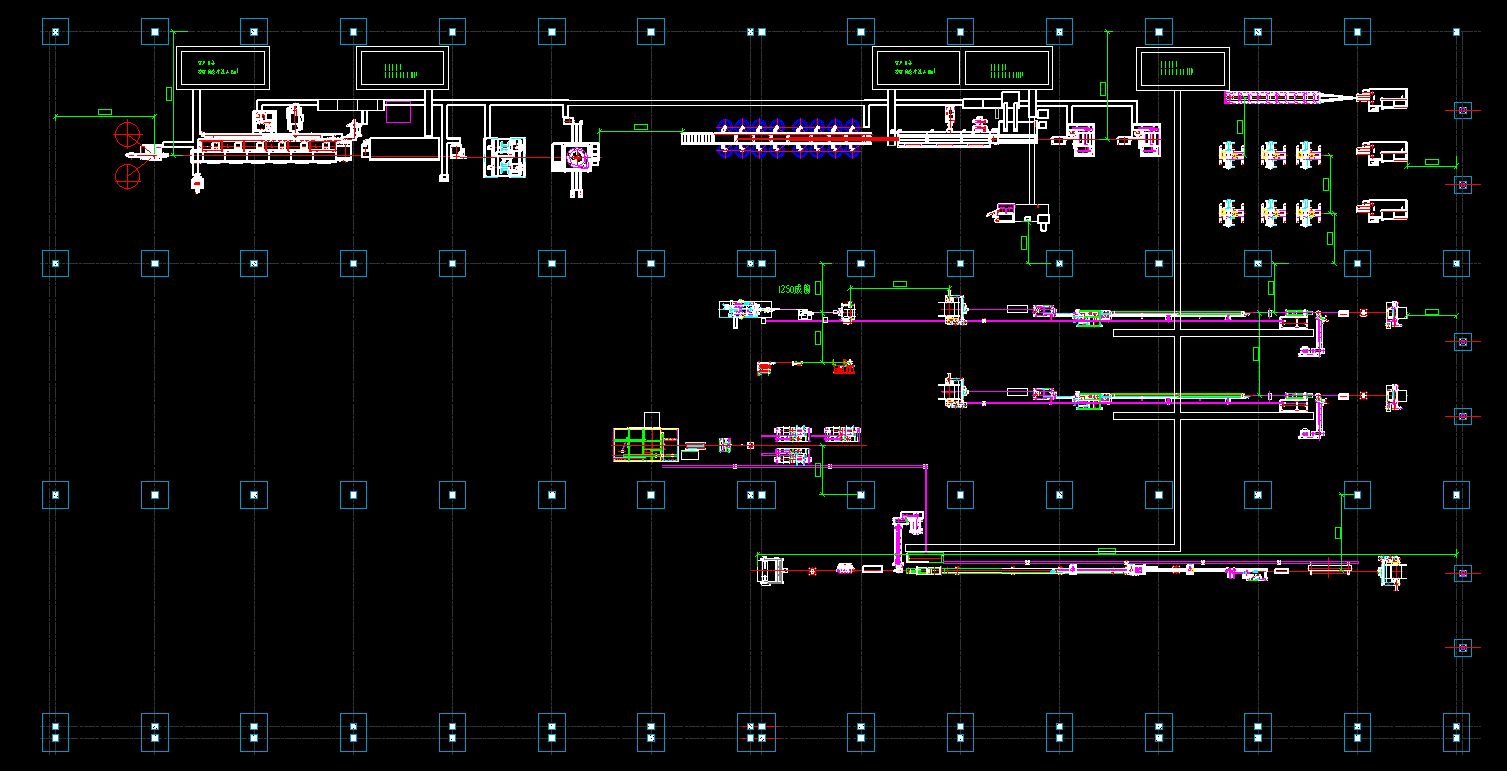

เขียนแบบการวางแผนโรงงานของลูกค้า

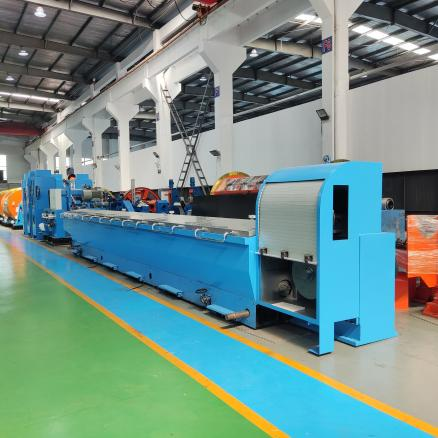

JCJX-LHD450/9
เครื่องแยกแท่งทองแดง LHT450 เป็นอุปกรณ์เขียนแบบที่ดึงลวดทองแดงที่มีเส้นผ่านศูนย์กลาง 8 มม. ถึง 1.2 มม. - 4.0 มม. มีตัวกระปุกเกียร์เหล็กหล่อ ทำงานด้วยเสียงรบกวนต่ำ และเคลือบด้วยทังสเตนคาร์ไบด์บนพื้นผิว
เส้นผ่านศูนย์กลางขาเข้าสูงสุด: Φ 8 มม
เส้นผ่านศูนย์กลางขาออก: Φ 1.2 มม. ~ Φ 4.0 มม., Φ 1.5 มม. ~ Φ 4.0 มม., Φ 2.1 มม. ~ Φ 4.0 มม.
| ประเภทเครื่อง | LHT450/13 | LHT450/11 | LHT450/9 |
| Max.Inlet Dia (มม.) | φ8 | φ8 | φ8 |
| เต้าเสียบ Dia. (มม.) | φ1.2-4.0 | φ1.5-4.0 | φ2.1-4.0 |
| Max.Die หมายเลข | 13 | 11 | 9 |
| สูงสุด ความเร็วของสาย (m/s) | 25 | 22 | 20 |
| โครงสร้างของร่างกาย | เหล็กหล่อ | ||
| ประเภทการส่งกำลัง | ด้วยเฟืองบดที่มีความแม่นยำสูง | ||
| แก้ไขความเร็วกว้าน Dia. (มม.) | แก้ไขความเร็วกว้าน Dia. (มม.) | ||
| วาดรูปกว้าน | φ450 | ||
| กำลังมอเตอร์หลัก (KW) | เคลือบด้วยทังสเตน | ||
| แก้ไขความเร็วมอเตอร์กว้าน (KW) | 280 | ||
| ประเภทการหล่อลื่น | 75 | ||
| ประเภทการหล่อลื่น | การแช่ | ||
| อุปกรณ์เสริม | 1. อุปกรณ์อบอ่อนต่อเนื่อง 450T 2. คราดสองเท่า 3. คอยล์เลอร์ 4、การรับ WS-1000 | ||

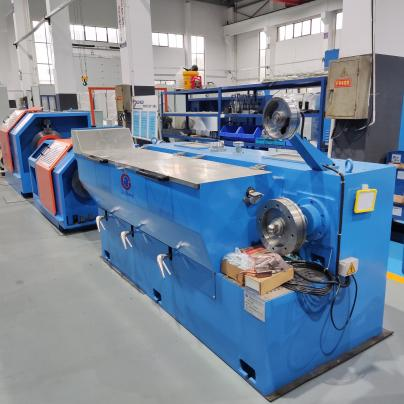

เจซีเจเอ็กซ์-17ดีเอชทีบี
ความเร็วในการวาดอยู่ระหว่างเครื่องวาดลวดความเร็วสูงและความเร็วต่ำ มีการติดตั้งอุปกรณ์อบอ่อนแบบต่อเนื่องซึ่งสามารถดำเนินการรักษาความร้อนออนไลน์บนลวดในระหว่างกระบวนการดึงเพื่อขจัดการแข็งตัวของงานและคืนความเป็นพลาสติกของโลหะ
1. ระบบควบคุมแรงตึงอัตโนมัติอินเวอร์เตอร์คู่
2. รวมโครงหลักเหล็กหล่อ 250 ชิ้น เครื่องจักรที่มีความแม่นยำ ไม่มีการกระแทก
3. Capstan เคลือบด้วยทังสเตนที่ทนต่อการสึกหรอ
4. เหมาะสำหรับเครื่องอบอ่อนแบบต่อเนื่อง เครื่อง Take-up แบบมีและไม่มีเพลา และเครื่องคอยล์
| ประเภทเครื่อง | 280/13DH | 300/9DH | 250/17DH | 260/17D |
| สูงสุด เส้นผ่านศูนย์กลางขาเข้า (มม.) | Φ3.5 | |||
| เต้าเสียบ Dia. (มม.) | Φ0.65-2.80 | Φ1.2-2.8 | Φ0.4-1.6 | Φ0.4-1.2 |
| สูงสุด หมายเลขตาย | 13 | 9 | 17 | 17 |
| สูงสุด ความเร็วของสาย (ม. / นาที) | 2000 | 1200 | 1800 | 1200 |
| โครงสร้างร่างกาย | หล่อรีด |
|
|
|
| อัตราส่วนสลิปของเครื่อง | 20% | 18% | 20% | 18% |
| ประเภทการส่งกำลัง | 280 | 300 | 250 | 260 |
| ความเร็วคงที่ กว้าน Dia (มม.) | ด้วยเฟืองบดที่มีความแม่นยำสูง | โดยโซ่ | ||
| กำลังมอเตอร์รับ (KW) | 11(15) | 11 | ||
| ประเภทการหล่อลื่น | ดื่มด่ำเต็มที่ | ชนิดสเปรย์ | ||
| ขนาดกระสวยหยิบขึ้นมา (มม.) | Φ500/Φ630(เจาะคือ Φ127มม.) หรือเปลี่ยนแปลงตามความต้องการ | |||
| อุปกรณ์เสริม | 1. อุปกรณ์หลอมแบบต่อเนื่อง 2. คอยล์เลอร์ | |||
| อุปกรณ์หลอมต่อเนื่องแบบออนไลน์ | |||
| ประเภท | 350T | 250T/บี | 250T/เอ |
| โครงสร้างเครื่องจักร | แนวนอน | แนวตั้ง | แนวตั้ง |
| ล้อหลอม Dia. (มม.) | Φ350 | Φ250 | Φ250 |
| ลวดหลอม Dia. (มม.) | Φ0.8-Φ2.8 | Φ0.6-Φ2.2 | Φ0.4-Φ1.6 |
| ประเภทการป้องกันการหลอม | ไอน้ำหรือไนโตรเจน | ||
| แรงดันไฟฟ้าหลอม | 0-65V(กระแสตรง) | 0-60V(กระแสตรง) | |
| กระแสหลอม | 0-2500A(กระแสตรง) | 0-(2000A,1500A,1200A)(กระแสตรง) | |

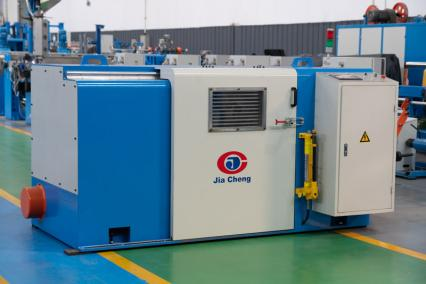

JCJX-650P เครื่องพันเกลียวคู่อัตโนมัติ
นำมาดัดแปลงเป็นลวดทองแดงเปลือย ลวดเคลือบดีบุก และลวดเคลือบเงา ซึ่งมีมากกว่า 7 เส้นขึ้นไป เบรกแม่เหล็กซึ่งจะเบรกโดยอัตโนมัติเมื่อสายไฟขาด ใช้คลัตช์แบบผงแม่เหล็ก (เอาต์พุตควบคุม PLC)
1. ทรานสดิวเซอร์ใช้แบรนด์ INOVANCE ตลับลูกปืนเป็นแบรนด์นำเข้า
2. มอเตอร์ใช้แบรนด์ชั้นหนึ่งของประเทศ
3. การเปิด-ปิดแรงดันไฟฟ้าต่ำ เบรกนำมาใช้แบรนด์ชั้นนำในประเทศและต่างประเทศ
| ประเภทเครื่อง | เจซีเจเอ็กซ์-300พี | เจซีเจเอ็กซ์-500พี | เจซีเจเอ็กซ์-500พีB |
| ใช้ | สำหรับการพันทองแดงเปลือย 7 เส้น ลวดกระป๋อง ลวดเคลือบ | ||
| ประเภทการควบคุม | PLC HMI อินเวอร์เตอร์ควบคุม | ||
| พื้นที่ส่วนการบิด (mm2) | 0.035-0.45 | 0.05-2.50 | 0.05-4.00 น |
| ลวดทองแดงขนาดเส้นผ่าศูนย์กลาง (มม.) | Φ0.05-Φ0.25 | Φ0.10-Φ0.45 | Φ0.10-Φ0.52 |
| สนามบิด (มม.) | 2.00-17.17 น | 6.30-50.40 น | 6.30-80.5 |
| ทิศทางการบิด | เอส หรือ ซี | ||
| ความตึงเครียดในการรับ | ควบคุมแรงดึงด้วยคลัตช์แม่เหล็ก | ||
| ความเร็วเพลาหลักสูงสุด (รอบ / นาที) | 3000 | 3000 | 2500 |
| ประเภทการสำรวจ | แนวขวางและระยะห่างสามารถปรับได้โดยใช้แนวขวางแนวลูกปืน | ||
| การหล่อลื่นแบริ่ง | หล่อลื่นหัวนมด้วยน้ำมันที่มีอุณหภูมิสูง | การหล่อลื่นด้วยน้ำมันแบบบาง, การไหลเวียนของความเย็น | |
| ประเภทการโหลดและการขนถ่ายกระสวย | ประเภทไฮดรอลิก | ||
| สูงสุด กระสวย Dia | Φ300 | Φ500 | Φ500 |
| หน่วยหยุดอัตโนมัติ | หยุดอัตโนมัติเมื่อถึงความยาวที่กำหนด และสายไฟขาดทั้งด้านในและด้านนอก | ||
| เบรก | เบรกแม่เหล็ก | ||
| กำลังมอเตอร์ (กิโลวัตต์) | 4 | 5.5 | 5.5 |
| ความสูงตรงกลางเพลาหลัก(มิลลิเมตร) | 630 | 700 | 700 |

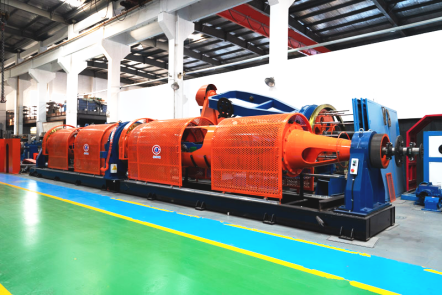

JCJX-500/1 6 เครื่องพันท่อแบบท่อ
เครื่องใช้ในการทำลวดตีเกลียวทองแดง ลวดตีเกลียวแกนเหล็กอลูมิเนียม และเชือกเหล็ก นอกจากนี้ยังสามารถใช้กับลวดเหล็กตีเกลียวและลวดหุ้มฉนวนได้อีกด้วย
ตามรุ่นต่างๆ สามารถเลือกเส้นผ่านศูนย์กลางภายนอกของการบิดสูงสุดได้: 12 มม. และ 15 ม. ตามรุ่นที่แตกต่างกัน ช่วงของระยะพิทช์บิดคือ 20~181, 20~331, 36~274
1. ใช้งานสะดวกควบคุมอินเวอร์เตอร์ PLC HMI
2. ต้นทุนต่ำและมีประสิทธิภาพสูง
3. ความเร็วสูงความจุสูง
4. เครื่องนี้ใช้ในการทำลวดตีเกลียวทองแดง ลวดตีเกลียวอลูมิเนียมแกนเหล็ก และเชือกเหล็ก นอกจากนี้ยังสามารถใช้กับลวดเหล็กตีเกลียวและลวดหุ้มฉนวนได้อีกด้วย
| ประเภทเครื่อง | ชนิด 400 | ประเภท 500 | ชนิด 630 |
| เส้นผ่านศูนย์กลางลวดทองแดงเส้นเดียว | Ø1.0-2.5มม | Ø 1.3-4.5มม | |
| เส้นผ่านศูนย์กลางลวดเหล็กเส้นเดียว | Ø1.5-3.0 | Ø1.3-3.5มม | |
| เส้นผ่านศูนย์กลางลวดอลูมิเนียมเส้นเดียว | Ø1.5-4.0มม | Ø1.8-5มม | |
| เส้นผ่านศูนย์กลางควั่นสูงสุด | 12มม | 15มม
| |
| ช่วงสนาม | 20-181มม | 20-331มม | 36-274มม |
|
ความเร็วในการหมุนของท่อ |
700r/นาที | ตลับลูกปืนขนาดใหญ่ชนิด 600r/min | ตลับลูกปืนขนาดใหญ่ชนิด 500r/min |
| รองรับล้อ 500r/min | รองรับล้อ 350r/min | ||
| เส้นผ่านศูนย์กลางล้อลาก | Ø800 400มม | Ø1250มม | Ø1250มม |
| กระสวยจ่ายออกภายในเครื่องควั่น | 400มม | 500มม | 630มม |
| ขนาดกระสวยหยิบขึ้นมา | PN800-1250มม | PN800-1600มม | PN1200-2000มม |

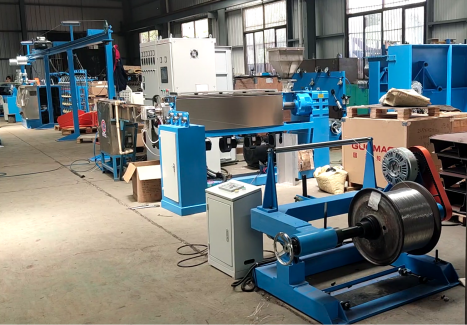

JCJX-70 35 เครื่องอัดรีด
ดีไซน์เกลียวแม่นยำ ทนทาน ไม่เป็นเมือก ไม่หลุดโครเมียม เปลี่ยนสีได้รวดเร็ว มีความจุสูง คุณภาพสูง จุดศูนย์กลางของเส้นลวดมากกว่า 90% มีความเที่ยงตรงสูง ±0.03 ด้วยการควบคุม PLC แบบหน้าจอสัมผัส ใช้งานง่าย มีระบบ Hommization มากขึ้น
1. การใช้งาน: ใช้สำหรับฉนวนสายเคเบิลด้วย PVC, LDPE, NYLON, TPU
2. สายการผลิตประกอบด้วย: จ่ายออก, เครื่องจักรหลัก, ตู้หลัก, รางคงที่, การฉุด, การรับขึ้น
3. ชิ้นส่วนเสริม: หนอนผีเสื้อ, เครื่องประกายไฟ, เกจเลเซอร์ทดสอบเส้นผ่านศูนย์กลาง, สกรู LSZH, การรับและจ่ายประเภทโครงสำหรับตั้งสิ่งของ, การรับและจ่ายประเภทปลายเพลา
| ประเภท | เจซีเจเอ็กซ์-30 | เจซีเจเอ็กซ์-40 | JCJX-50 | เจซีเจเอ็กซ์-60 | JCJX-70 | เจซีเจเอ็กซ์-80 | เจซีเจเอ็กซ์-90 |
| เส้นผ่านศูนย์กลางของสกรู (มม.) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| อัตราส่วนสกรู L/D | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| ความจุการอัดรีด (กก./ชม.) พีวีซี | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| ความจุการอัดรีด (กก./ชม.) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| ความจุการอัดรีด(กก./ชม.) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| กำลังมอเตอร์หลัก | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| กำลังทั้งหมด | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| เส้นผ่านศูนย์กลางสำเร็จรูป (มม.) | 0.2-1 | 0.4-3 | 0.8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| ขนาดกระสวยที่จ่ายออกไป (มม.) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| อำนาจการจ่ายเงิน | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5.5/7.5 | 7.5/11 |
| ประเภทหน่วยลากออก | คาปาสตัน | คาปาสตัน | คาปาสตัน | คาปาสตัน | คาปาสตัน | คาปาสตัน หนอนผีเสื้อ | คาปาสตัน หนอนผีเสื้อ |
| กำลังดึงออกหน่วย | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| ความยาวสะสม(ม.) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| ขนาดกระสวยหยิบขึ้นมา (มม.) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| พลังการรับ | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| ความเร็วของสาย (ม. / นาที) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| ขนาด (ม.) (L*W*H) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| น้ำหนัก(T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

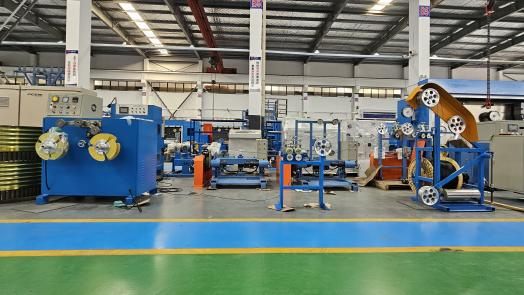

JCJX-630/1250 เครื่องขดม้วน
ส่วนใหญ่จะใช้ในการม้วนสายไฟหรือสายเคเบิลม้วนยาวให้เป็นขดเพื่ออำนวยความสะดวกในการบรรจุ การขนส่ง และการใช้งานในภายหลัง
คุณลักษณะ:
1. ความตึงอัตโนมัติสามารถควบคุมการจ่ายหน่วยได้ มีการจัดสายไฟไว้บนกระสวย
2. การนำชุดการจ่ายเงินอัตโนมัติมาใช้ การจ่ายเงินนอกระบบเป็นไปตามลำดับ
3. ประสิทธิภาพสูง โดยทั่วไป ผลิตได้ 700 ใน 8 ชั่วโมง ยกสามครั้ง
| รุ่น | Φ630มม | Φ1250มม | Φ1250-Φ1600มม |
| ช่วงสายไฟที่ใช้งานได้ | 0.5-6mm2 | 10-70 มม.2 | 10-240 มม.2 |
| แรงดึงข้าม | โดยอัตโนมัติ | ||
| ความเร็วมอเตอร์หลัก | 0-600 รอบ/นาที | 0-300 รอบ/นาที | 0-300 รอบ/นาที |
| กำลังโหลดประเภทกระสวย | คันโยกชนิด | ประเภทไฟฟ้า | ประเภทไฟฟ้า |
| รูปแบบผ้ากันเปื้อนแบบจ่ายออก | Φ400-630มม | Φ800-1250มม | Φ1,000-1600มม |
| การแตะโมเดล | เส้นผ่านศูนย์กลางภายนอก .≤320มม เส้นผ่านศูนย์กลางภายใน 120มม ความกว้าง30-100มม |
ภายนอก Dia.≤600มม เส้นผ่านศูนย์กลางภายใน 200300มม ความกว้าง60-150มม 150-200มม | 50-250 |
| พลัง | 2.2kw | 3กิโลวัตต์ | 4กิโลวัตต์ |
| โครงสร้างตัวนับมิเตอร์ | ประเภท of wheel pressure | ประเภทล้อคู่ ด้วยแรงดันอากาศ | ล้อคู่ พิมพ์ด้วยแรงดันอากาศ |
| ประเภทการเหนี่ยวนำ/ ความแม่นยำในการวัด | โรตารีเอ็นโค้ดเดอร์/0.5% | โรตารีเอ็นโค้ดเดอร์/0.5% | โรตารีเอ็นโค้ดเดอร์/0.5% |
