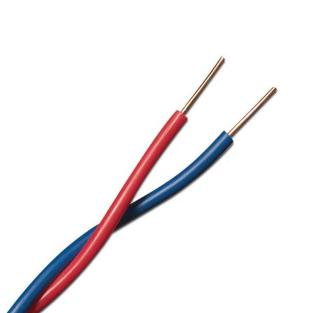

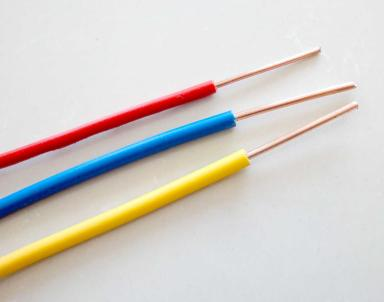

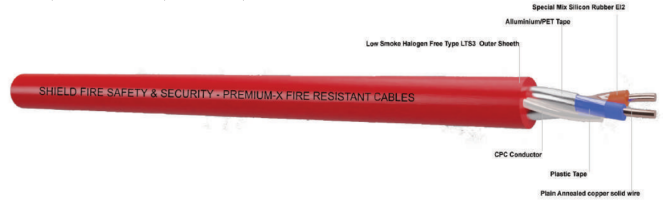

จากลวดทองแดงเปลือยไปจนถึงสายเคเบิลทนไฟแบบ 2 แกน
แผนนี้มอบให้แก่ลูกค้ารายหนึ่งของเราจากสหรัฐอาหรับเอมิเรตส์ เราใช้เวลา 4 เดือนในการสั่งซื้อสัญญากับลูกค้า ดำเนินการผลิตให้เสร็จสิ้น การยอมรับของลูกค้า จัดเตรียมการขนส่งตู้คอนเทนเนอร์ จัดเตรียมวิศวกรเพื่อแก้ไขจุดบกพร่อง จนกระทั่งบรรลุการผลิตตามปกติสำหรับลูกค้าในที่สุด

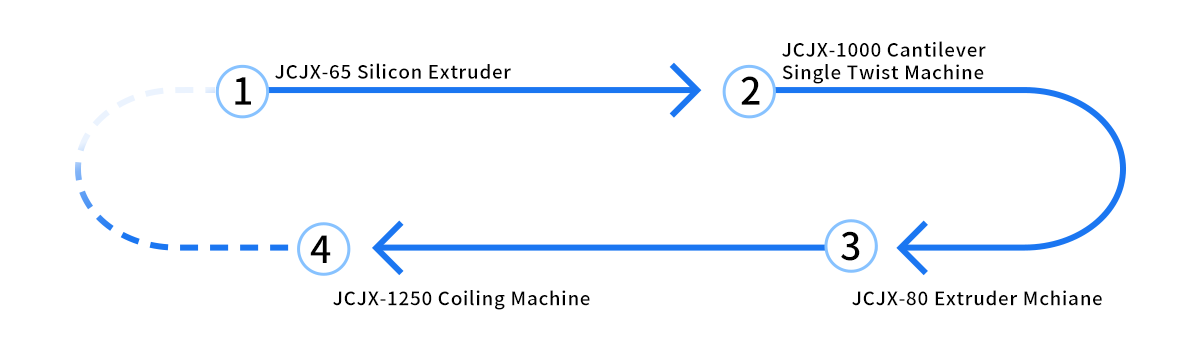

มีสายการผลิตทั้งหมด 4 สายการผลิต โดยมีรายละเอียดดังนี้
1. JCJX-65 เครื่องอัดรีดซิลิคอน การอัดขึ้นรูปลวดแกน
2. เจซีเจเอ็กซ์-1000 เครื่องบิดเดี่ยวแบบยื่นเท้าแขน การบิดของแกนลวด
3. เครื่องอัดรีด เจซีเจเอ็กซ์-80 การอัดขึ้นรูปของฝัก
4. เจซีเจเอ็กซ์-1250 เครื่องขดม้วน ขด

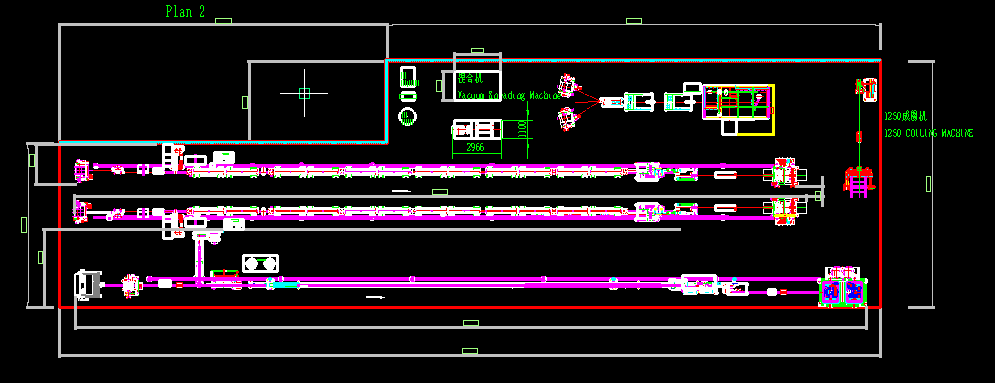

เขียนแบบการวางแผนโรงงานของลูกค้า
Jiangsu Jiacheng Technology Co., Ltd. มุ่งมั่นที่จะพัฒนาอุตสาหกรรมอุปกรณ์การผลิตสายเคเบิลนับตั้งแต่ก่อตั้งในปี 1990 เราเป็นบริษัทมืออาชีพที่ผลิตอุปกรณ์การผลิตสายไฟและสายเคเบิลประเภทต่างๆ เช่น เครื่องดึงลวด เครื่องบิด เครื่องอัดรีด เครื่องม้วนและห่อ เครื่องพันเกลียว เครื่องอบอ่อนและพัน และเครื่องทำลวดและสายเคเบิลอื่น ๆ ที่เกี่ยวข้อง
เมื่อเร็วๆ นี้ บริษัทของเราบรรลุข้อตกลงความร่วมมือกับลูกค้าในสหรัฐอาหรับเอมิเรตส์ได้สำเร็จ และส่งมอบแผนงานที่สมบูรณ์สำหรับการผลิตสายการผลิตเคเบิลทนไฟแบบ 2 คอร์ ขนาด 1.5-2.5 ตารางเมตร ในระหว่างกระบวนการยอมรับ ลูกค้ายอมรับในประสิทธิภาพทางกล คุณภาพ และบริการหลังการขายต่างๆ ของบริษัทเราอย่างสูง และหวังว่าจะได้ร่วมมือเพิ่มเติมกับ Jiacheng Technology ในอนาคต

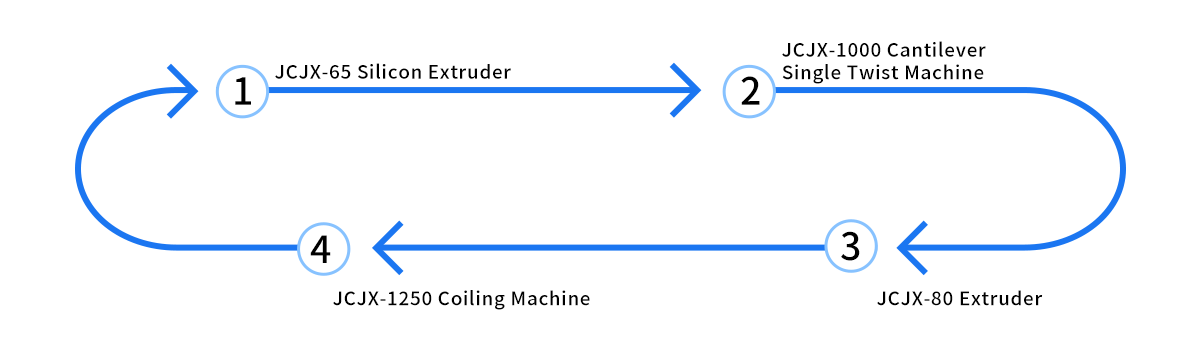

กระบวนการสายการผลิต:
พิมพ์เขียวการวางแผนทั้งหมด

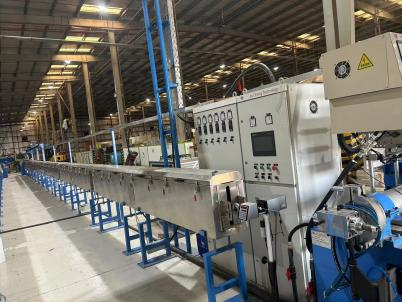

JCJX-65 เครื่องอัดรีดซิลิคอน
ใช้กับสายยางซิลิโคนอุณหภูมิสูงและปลอกที่มีอุณหภูมิสูงทุกชนิด
1. การควบคุมหน้าจอสัมผัส PLC ปรับและตรวจสอบพารามิเตอร์ของสายการผลิตทั้งหมด
2. ยางซิลิโคนใช้สกรูและกระบอก ครอสเฮดและดายเพื่อป้องกันการหลอมโลหะภายใน
3. ยางซิลิโคนที่ใช้หลีกเลี่ยงการปรับหัวดาย ระบบระบายความร้อนด้วยน้ำ การควบคุมอัตโนมัติหรือการควบคุมด้วยตนเอง
4. ด้วยระบบตอบรับการทดสอบความแม่นยำเพื่อให้แน่ใจว่าเส้นผ่านศูนย์กลางลวดถูกต้องเพื่อลดต้นทุน
| รุ่น | เจซีเจเอ็กซ์-45 | เจซีเจเอ็กซ์-70 | เจซีเจเอ็กซ์-90 | เจซีเจเอ็กซ์-120 |
| กำลังเครื่องหลัก (กิโลวัตต์) | 11 | 22 | 37 | 45 |
| ความสามารถในการอัดรีด (กก. / ชม.) | 30 | 80 | 135 | 260 |
| เส้นผ่านศูนย์กลางของสกรู(มิลลิเมตร) | φ45 | Φ70 | φ90 | φ120 |
| อัตราส่วนสกรู L/D | 12:1 | 14:1 | 14：1 | 14:1 |
| ขนาดกระสวยจ่ายออก (มม.) | φ300-400 | Φ400-630 | φ400-630 | φ1,000-1200 |
| ขนาดตัวนำ (มม.) | φ0.2-3.0 | Φ1.5-6.0 | φ2.1-10 | φ5.0-15 |
| ขนาดสายไฟสำเร็จรูป(มม.) | φ0.8-5.0 | Φ1.8-8.0 | φ3.0-12 | φ8.0-20 |
| ความยาวถังวัลคาไนซ์ (ม.) | 12 | 16 | 24 | 24 |
| พลังงานความร้อน | มาตรา 36kw | มาตรา 48kw | มาตรา 72kw | มาตรา 84กิโลวัตต์ |
| มอเตอร์ฉุด (กิโลวัตต์) | 2.2 | 4 | 7.5 | 11 |
| ความเร็วในการผลิต(เมตร/นาที) | 10-200 | 10-200 | 4-40 | 4-40 |
| ขนาดกระสวยหยิบขึ้นมา (มม.) | Φ400-500 | Φ400-630 | φ1250-1600 | φ1250-2000 |

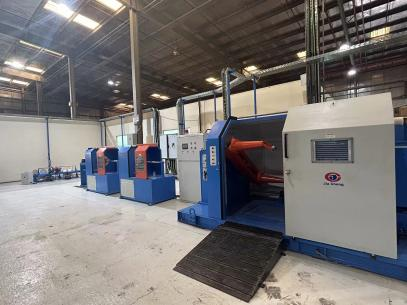

เจซีเจเอ็กซ์-1000 เครื่องบิดเดี่ยวแบบยื่นเท้าแขน
ใช้กับสายเคเบิลและการพันทุกชนิด และยังใช้กับตัวนำอ่อนและสายคอมพิวเตอร์ทุกชนิด สายควบคุมสาย ruber เช่น KVVRP, KVVR, RVV, KVV
1) มีเสถียรภาพมากขึ้น ประสิทธิภาพการผลิตสูง สัญญาณรบกวนต่ำ และใช้งานง่าย
2) บิดได้ทั้งสายและสายทองแดง
3) การบิดและห่อในเวลาเดียวกัน
| รุ่น | เจซีเจเอ็กซ์-630 | เจซีเจเอ็กซ์-800 | JCJX-1000 | JCJX-1250 |
| เส้นผ่านศูนย์กลางกระสวยที่จ่ายออก (มม.) | Φ400-Φ500-Φ630 | |||
| เส้นผ่านศูนย์กลางกระสวยหยิบขึ้นมา (มม.) | Φ630 | Φ800 | Φ1,000 | Φ1250 |
| เส้นผ่านศูนย์กลางของขดลวดที่ใช้บังคับ(มิลลิเมตร) | Φ0.6-3.0 | Φ1.0-5.0 | ||
| กำลังมอเตอร์หลัก (กิโลวัตต์) | 11 | 15 | 15 | 20 |
| สูงสุด เส้นผ่านศูนย์กลางการวาง (มม.) | Φ15 | Φ20 | Φ25 | Φ30 |
| สนามบิด (มม.) | 20-200 | 30-300 | 30-350 | 30-350 |
| จำนวนการหมุน(รอบ/นาที) | 1000 | 800 | 600 | 550 |
| รับความตึงเครียด | ความตึงของลม | |||
| สไตล์การเดินทาง | การควบคุมแบบไม่มีขั้นตอนตามความเร็วการหมุนของกระสวยและการเคลื่อนที่แบบลูกสูบ | |||
| ระยะการเคลื่อนที่ (มม.) | 2-12 | 3-20 | 3-30 | 3-30 |
| ทิศทางการบิด | การกำหนดทิศทาง S หรือ Z ฟรี | |||
| ประเภทการห่อ | การพันลวดตรงกลางหรือการพันด้านข้าง | |||

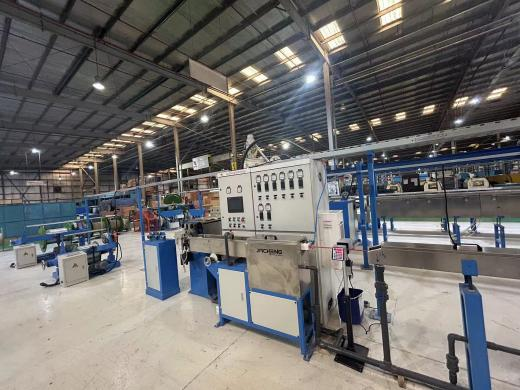

เครื่องอัดรีด เจซีเจเอ็กซ์-80
ใช้สำหรับฉนวนสายไฟและสายเคเบิลด้วย PVC, LDPE, NYLON, TPU นอกจากนี้ยังสามารถเป็นอุปกรณ์ที่มีครอสเฮดรีดร่วมสามชั้นและสองชั้น
1. สายการผลิตประกอบด้วย: เครื่องจ่าย, เครื่องจักรหลัก, ตู้หลัก, รางคงที่, รางเคลื่อนย้ายได้, ตัวสะสม, การฉุด, การหยิบขึ้นมา, เครื่องทดสอบประกายไฟ
2. ชิ้นส่วนเสริม: การจ่ายเงินที่ใช้งานอยู่, เครื่องทำความร้อนล่วงหน้า, เครื่องทำผง, เกจเลเซอร์ทดสอบเส้นผ่านศูนย์กลาง, สกรู LSZH, การหยิบกระสวยเดี่ยวและคู่, เครื่องม้วนและห่อ
3. คุณลักษณะ: การออกแบบที่แม่นยำของสกรู ทนทาน ไม่เป็นเมือก ไม่ถอดโครเมียม เปลี่ยนสีได้อย่างรวดเร็ว มีความจุสูง คุณภาพสูง จุดศูนย์กลางของลวดมากกว่า 90% มีความแม่นยำสูง ±0.03 ด้วยการควบคุม PLC แบบหน้าจอสัมผัส ใช้งานง่าย มีระบบ Hommization มากขึ้น
| ประเภท | เจซีเจเอ็กซ์-30 | เจซีเจเอ็กซ์-40 | เจซีเจเอ็กซ์-50 | เจซีเจเอ็กซ์-60 | เจซีเจเอ็กซ์-70 | JCJX-80 | เจซีเจเอ็กซ์-90 |
| เส้นผ่านศูนย์กลางของสกรู (มม.) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| อัตราส่วนสกรู L/D | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| ความจุการอัดรีด (กก./ชม.) พีวีซี | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| ความจุการอัดรีด (กก./ชม.) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| ความจุการอัดรีด(กก./ชม.) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| กำลังมอเตอร์หลัก | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| กำลังทั้งหมด | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| เส้นผ่านศูนย์กลางสำเร็จรูป (มม.) | 0.2-1 | 0.4-3 | 0.8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| ขนาดกระสวยที่จ่ายออกไป (มม.) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| อำนาจการจ่ายเงิน | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5.5/7.5 | 7.5/11 |
| ประเภทหน่วยลากออก | คาปาสตัน | คาปาสตัน | คาปาสตัน | คาปาสตัน | คาปาสตัน | คาปาสตัน หนอนผีเสื้อ | คาปาสตัน หนอนผีเสื้อ |
| กำลังดึงออกหน่วย | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| ความยาวสะสม(ม.) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| ขนาดกระสวยหยิบขึ้นมา (มม.) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| พลังการรับ | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| ความเร็วของสาย (ม. / นาที) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| ขนาด (ม.) (L*W*H) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| น้ำหนัก(T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

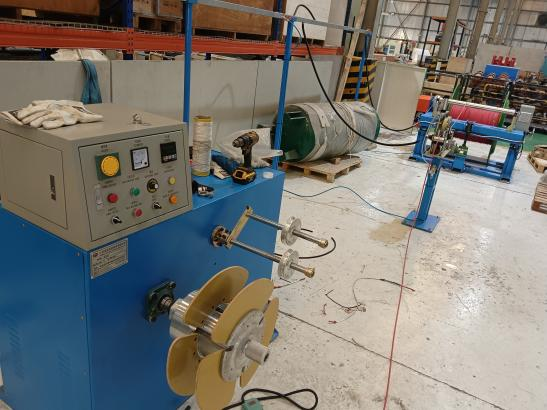

เจซีเจเอ็กซ์-1250 เครื่องขดม้วน
ส่วนใหญ่จะใช้ในการม้วนสายไฟหรือสายเคเบิลม้วนยาวให้เป็นขดเพื่ออำนวยความสะดวกในการบรรจุ การขนส่ง และการใช้งานในภายหลัง
คุณลักษณะ:
1. ความตึงอัตโนมัติสามารถควบคุมการจ่ายหน่วยได้ มีการจัดสายไฟไว้บนกระสวย
2. การนำชุดการจ่ายเงินอัตโนมัติมาใช้ การจ่ายเงินนอกระบบเป็นไปตามลำดับ
3. ประสิทธิภาพสูง โดยทั่วไป ผลิตได้ 700 ตัวใน 8 ชั่วโมง ยกสามครั้ง
| รุ่น | Φ630มม | Φ1250มม | Φ1250-Φ1600มม |
| ช่วงสายไฟที่ใช้งานได้ | 0.5-6mm2 | 10-70 มม.2 | 10-240 มม.2 |
| แรงดึงข้าม | โดยอัตโนมัติ | ||
| ความเร็วมอเตอร์หลัก | 0-600 รอบ/นาที | 0-300 รอบ/นาที | 0-300 รอบ/นาที |
| กำลังโหลดประเภทกระสวย | คันโยกชนิด | ประเภทไฟฟ้า | ประเภทไฟฟ้า |
| รูปแบบผ้ากันเปื้อนแบบจ่ายออก | Φ400-630มม | Φ800-1250มม | Φ1,000-1600mm |
| การแตะโมเดล | เส้นผ่านศูนย์กลางภายนอก .≤320มม เส้นผ่านศูนย์กลางภายใน 120มม ความกว้าง30-100มม |
ภายนอก Dia.≤600มม เส้นผ่านศูนย์กลางภายใน 200300มม ความกว้าง60-150มม 150-200มม | 50-250 |
| พลัง | 2.2kw | 3กิโลวัตต์ | 4kw |
| โครงสร้างตัวนับมิเตอร์ | ประเภท of wheel pressure | ประเภทล้อคู่ ด้วยแรงดันอากาศ | ล้อคู่ พิมพ์ด้วยแรงดันอากาศ |
| ประเภทการเหนี่ยวนำ/ ความแม่นยำในการวัด | โรตารีเอ็นโค้ดเดอร์/0.5% | โรตารีเอ็นโค้ดเดอร์/0.5% | โรตารีเอ็นโค้ดเดอร์/0.5% |
Jiangsu Jiacheng Technology Co., Ltd. ก่อตั้งขึ้นในปี 1990 ตั้งอยู่ในเมืองจางเจียก่างที่สวยงามและพัฒนาใหม่ ใกล้กับทางเหนือของทางด่วนเซี่ยงไฮ้-หนานจิง ทางตะวันออกคือเซี่ยงไฮ้ ทางเหนือคือหนานทง การคมนาคมทางบกและทางน้ำสะดวก บริษัทมีพื้นที่ 28,800 ตารางเมตร มีอาคารสำนักงาน 9 ชั้นและโรงงานมาตรฐานทันสมัยหลายแห่ง
Jiacheng เป็นผู้ผลิตมืออาชีพของเครื่องดึงลวด เครื่องบิดเกลียว เครื่องอัดรีด เครื่องม้วนและพัน เครื่องตีเกลียว เครื่องอบอ่อนและชุบดีบุก และเครื่องจักรทำสายไฟและสายเคเบิลที่เกี่ยวข้อง
ในฐานะ จีน โซลูชันการผลิตสายเคเบิลทนไฟแบบสองแกน ผู้จัดจำหน่าย และ โซลูชันการผลิตสายเคเบิลทนไฟแบบสองแกน โรงงานทีมเทคนิคของ JIACHENG ประกอบด้วยผู้เชี่ยวชาญและวิศวกรจากจีนและทั่วโลก บริษัทของเรามุ่งเน้นการผลิตเครื่องจักรทำสายไฟและสายเคเบิลคุณภาพสูง ผลิตภัณฑ์ของเราได้ส่งออกไปยังกว่า 100 ประเทศทั่วโลก เช่น อิตาลี สเปน อังกฤษ บราซิล เวียดนาม แอลจีเรีย ไนจีเรีย ตุรกี แอฟริกาใต้ อียิปต์ รัสเซีย อินเดีย ปากีสถาน เป็นต้น
ในขณะเดียวกัน เราสามารถให้บริการลูกค้าหลังการขายตลอด 24 ชั่วโมงทุกวัน เรายินดีให้บริการลูกค้าทั่วโลกด้วยใจที่อบอุ่นที่สุดของ JIACHENG
โปรดแจ้งให้เราทราบหากคุณต้องการความช่วยเหลือ เราจะให้คำแนะนำอย่างมืออาชีพแก่คุณ!
